Tiếp nối dòng sản phẩm cáp điện MP-GC – cáp truyền tải điện từ nguồn cấp tới các thiết bị sử dụng điện trong khu vực khai thác khoáng sản. Với cấu tạo lõi đặc và tiết diện sợi cáp dày hơn so với dòng cáp điện SHD-GC dù cấu tạo tương tự bao gồm: cáp truyền tải điện và cáp kiểm tra tiếp địa. Trong bài viết này, ADACO sẽ giới thiệu tới quý vị và các bạn phiên bản cáp điện ba pha MP-GC 25000V vỏ CPE phù hợp cho quá trình truyền tải điện tới các thiết bị và máy móc sử dụng điện trung thế. Cũng như cung cấp cho quý vị và các bạn thông tin chi tiết về đặc điểm và ứng dụng của sản phẩm cáp điện cho công nghiệp khai khoáng này.
1. Tổng quan về cáp điện ba pha MP-GC 25000V vỏ CPE dùng truyền tải và đảm bảo an toàn điện trong ngành khai khoáng
Dòng cáp điện MP-GC dùng làm cáp truyền tải điện/kiểm tra tiếp địa, vỏ và các lớp bọc cách điện và nhiệt làm bằng hợp chất cao su EPR (cho lớp bọc cách điện và nhiệt bên trong) và CPE (cho lớp vỏ ngoài), điện áp định mức 25000V (tương đương 25kV) ở nhiệt độ 90°C dùng cho các thiết bị hoạt động khai mỏ, một số đặc trưng của cáp có thể kể đến như:
- Cáp được thiết kế để cấp nguồn điện và kiểm tra tiếp địa cho các thiết bị khai thác mỏ (dùng cho các ứng dụng cần kéo cáp, đi dây cáp để truyền tải điện cho các thiết bị trong khu vực hầm lò, mỏ lộ thiên cần khai thác.
- Các lớp bọc cách điện bên trong cáp được làm bằng hỗn hợp EPR (cao su etilen-propylene) và vỏ ngoài bọc CPE (polyethylene clorua) cho phép cáp có khả năng chịu nhiệt độ vận hành lên tới 90°C.
- Mức điện áp định mức lên tới 25000V (tương đương 25kV). Nên cáp còn thể được gọi bằng cách khác như: cáp điện MP-GC 25kV ba dây lõi vỏ CPE.
- Cáp được thiết kế để hoạt động trong môi trường khắc nghiệt có các yếu tố bất lợi như: dầu mỡ, hóa chất, ẩm ướt (theo các điều kiện công nghiệp, phòng ẩm,vv).
Một số cách gọi tên gọi quốc tế:
- TYPE MP-GC – 15000 VOLTS,
- Type MP-GC, Mining Cable, Cu/Epr/CPE, 3/C, 25kV
- Type MP-GC Three-Conductor Mine Power Feeder Cable, CPE Jacket, 25kV
Tên gọi Việt hóa (do ADACO định danh):
- Cáp điện ba pha MP-GC 25000V vỏ CPE
- Cáp điện ba pha MP-GC 25kV vỏ CPE
- Cáp điện ba pha MP-GC vỏ CPE 25kV
Vậy cụ thể để đạt được khả năng chống lại những yếu tố bất lợi để hoạt động trong những môi trường với điều kiện khắc nghiệt của ngành khai khoáng thì cáp điện ba pha MP-GC 25000V vỏ CPE cần phải đạt những tiêu chuẩn nào về cấu tạo để có thể đáp ứng được điều kiện kiểm duyệt gắt gao tại thị trường Bắc Mỹ theo tiêu chuẩn ICEA/CAN và một số tiêu chuẩn kỹ thuật khác? Mời quý vị và các bạn cùng tìm hiểu trong phần nội dung dưới đây nhé!

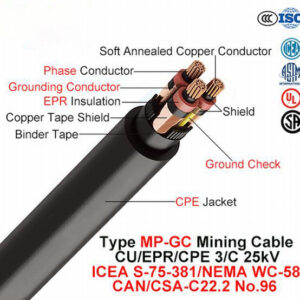

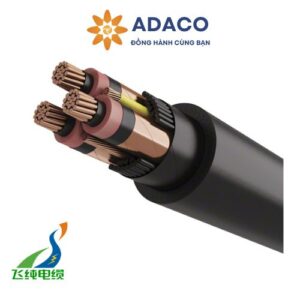

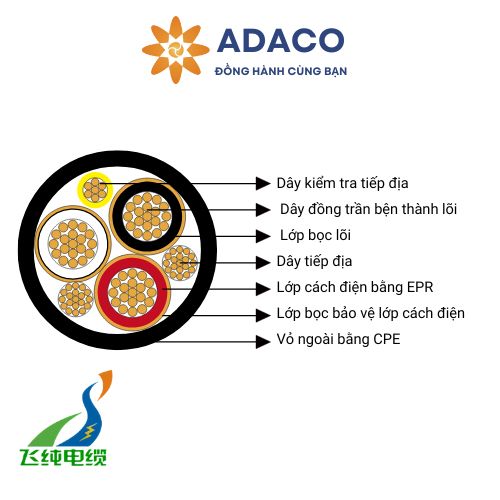

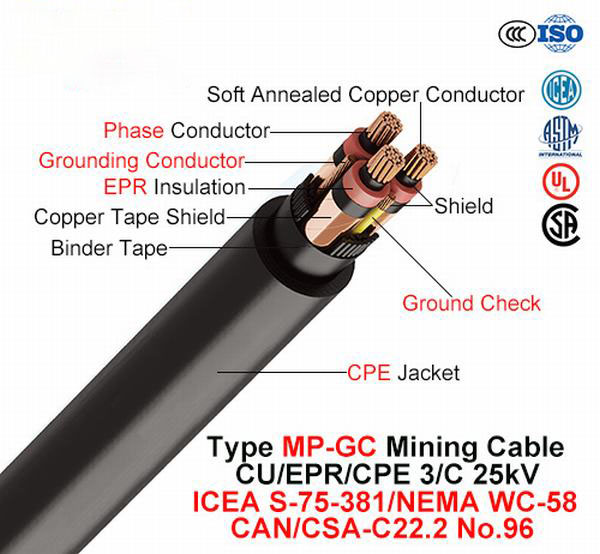

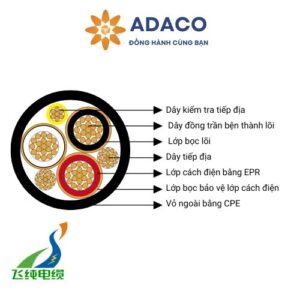

1.1. Cấu tạo cáp điện MP-GC ba pha vỏ CPE 25000V dùng cho khai mỏ
Dưới đây là bảng tổng hợp một số thông tin liên quan tới cấu tạo của cáp điện ba pha MP-GC điện áp định mức 25kV lớp lót bằng cao su EPR và vỏ ngoài bằng CPE hoạt động ở nhiệt độ lên tới 90°C, có chức năng như dây dẫn điện và kiểm tra tiếp địa dùng cho các thiết bị trong hoạt động khai thác mỏ do ADACO tổng hợp, mời quý vị và các bạn tham khảo:
Thành phần | Mô tả |
Dây pha | Lõi dây làm từ các sợi đồng cán mỏng và bện xoắn Class B – tiêu chuẩn ASTM B8 |
Lớp bọc dây dẫn | Lớp bọc bán dẫn cách điện phủ trên dây dẫn |
Lớp cách nhiệt và điện | Cao su ethylene-propylene (EPR) |
Lớp bọc lớp cách nhiệt và điện | Lớp dẫn điện + Bọc đồng |
Đặc điểm nhận dạng dây dẫn | Sợi màu: đen, đỏ trắng dán dưới lớp bọc bằng kim loại |
Dây tiếp địa | Dây đồng tráng thiếc Class В – tiêu chuẩn ASTM B8 |
Dây kiểm tra tiếp địa | Dây dẫn bằng đồng trần Class B theo tiêu chuẩn ASTM B8 – lớp vỏ cách điện màu vàng |
Cấu trúc cáp | Cấu trúc của cáp điện MP-GC 25000V ba dây pha vỏ CPE, bao gồm:
|
Lớp phăn tách | Lớp bọc phủ cao su để đầy một mặt được áp vào toàn bộ các dây |
Lớp vỏ ngoài | Hợp chất nhiệt rắn CPE chịu lực cực cao |
Màu vỏ ngoài | Màu đen hoặc các màu khác |
Tùy chọn thiết kế:
Các chất liệu sản xuất vỏ cáp điện khác như: CSP/PCP/NBR/PVC/TPU cũng có thể được Feichun đáp ứng sản xuất theo yêu cầu từ quý đối tác.

1.2. Các tiêu chuẩn kỹ thuật mà cáp điện ba pha MP-GC 25000V EPR/CPE 90°C đáp ứng tiêu chuẩn phục vụ khai khoáng.
Dưới đây là bảng tổng hợp một số tiêu chuẩn kỹ thuật mà cáp điện ba pha MP-GC 25kV EPR/CPE 90°C dùng cho khai mỏ đáp ứng. Mời quý vị và các bạn tham khảo:
Tiêu chuẩn | Mô tả |
ICEA S-75-381, NEMA WC58 | Tiêu chuẩn cho cáp nguồn và cáp kéo cơ động ICEA S-75-381 để sử dụng trong khai thác mỏ và các ứng dụng tương tự |
ASTM B-8 | ASTM B-8 là tiêu chuẩn của Hiệp hội Thử nghiệm và Vật liệu Quốc tế (ASTM) liên quan đến việc sản xuất và kiểm tra dây dẫn bằng đồng cho các ứng dụng điện.
Cụ thể, ASTM B-8 quy định các yêu cầu về: 1. Thành phần hóa học của đồng dây dẫn. 2. Kích thước và dung sai về đường kính dây. 3. Các thuộc tính vật lý như độ dẫn điện, độ bền kéo, độ cứng. 4. Phương pháp kiểm tra và đánh giá chất lượng dây đồng. Tiêu chuẩn này được sử dụng rộng rãi trong sản xuất và ứng dụng các loại dây dẫn điện bằng đồng, đảm bảo chất lượng và độ tin cậy của hệ thống điện. |
CAN/CSA C22.2 No. 96 | – CAN/CSA C22.2 No. 96.1 là một tiêu chuẩn kỹ thuật được phát triển bởi Hiệp hội Tiêu chuẩn Canada (Canadian Standards Association – CSA) và Hiệp hội Kỹ sư Điện và Điện tử Canada (Canadian Electrical Code – CEC).
– Tiêu chuẩn này quy định các yêu cầu về thiết kế, chế tạo, thử nghiệm và lắp đặt các cáp nguồn điện cấp nguồn cho các hoạt động khai thác mỏ. – Khi một sản phẩm “Meets CAN/CSA C22.2 No. 96.1 Mine Power Feeder Cables”, có nghĩa là sản phẩm đó đã được thiết kế, sản xuất và kiểm tra để đáp ứng các yêu cầu an toàn và chất lượng theo tiêu chuẩn này. |
1.3. Cấu hình và kích thước các loại cáp điện MP-GC ba pha vỏ CPE 25000V dùng cho khai mỏ
Dưới đây là bảng thông số kỹ thuật tương ứng với các cấu hình của cáp điện MP-GC ba pha bọc EPR/vỏ CPE 25000V dùng cho các ứng dụng trong khai khoáng, mời quý vị và các bạn tham khảo:


Lưu ý:
(1) Cường độ dòng điện chịu tải: Được đo trong môi trường tự do; dựa trên quá trình vận hành liên tục ở nhiệt độ dây dẫn 90°C.
(2) Dòng ngắn mạch (1s): Dựa trên nhiệt độ dây dẫn từ 90°C đến 250˚C.
1.4. Đặc tính cơ học và hóa học của cáp điện ba pha MP-GC 25kV bọc EPR/ vỏ CPE
Một số đặc tính hóa học và cơ học tiêu biểu của cáp điện MP-GC bọc EPR và vỏ CPE điện ba pha định mức 25000V (tương đương 25kV) có thể kể đến như:
Bán kính uốn tối thiểu: 12 x OD (OD – đường kính tổng thể cáp)
Nhiệt độ vận hành tối đa của dây dẫn: +90℃
2. Ứng dụng của cáp trung chuyển điện ba pha MP-GC 25kV vỏ CPE dùng cho khai mỏ
Dòng cáp điện ba pha MP-GC vỏ EPR/CPE 25000V được ứng dụng trong ngành khai thác khoáng sản, cáp được thiết kế để sử dụng trong một số hoạt động như:
- Khai thác hầm lò, các hố khoan
- Lắp đặt trên không, đường ống dẫn hoặc chôn trực tiếp xuống đất (những vùng có địa chất khô hoặc ẩm ướt), ngoài trời để sử dụng cho các thiết bị, máy móc yêu cầu định mức điện áp lên tới 25kV (tương đương 25000V).
- Các hoạt động cần sử dụng cáp kéo đường dây tới vị trí cần truyền tải điện trong khai thác hầm lò.
3. Đặt mua, thiết kế cáp điện ba pha MP-GC 25000V vỏ CPE giá tốt – liên hệ ADACO
Cáp điện ba pha MP-GC có lớp bọc cách điện bằng EPR và vỏ ngoài bằng CPE, điện áp định mức 25000V (tương đương 25kV) nhiệt độ hoạt động lên tới 90°C là một sản phẩm cáp điện phục vụ ngành công nghiệp khai khoáng với khả năng chống chịu lại các điều kiện khắc nghiệt của môi trường và điều kiện khu vực khai thác. Thiết kế bền, chịu điện áp cao lên tới 25kV, sản phẩm mang lại độ tin cậy và an toàn trong quá trình vận hành các thiết bị, phương tiện trong công nghiệp khai khoáng, phù hợp với các ứng dụng cần sự an toàn và hoạt động ổn định cho hiệu suất vận hành cao.
Nếu quý khách có nhu cầu về cáp điện MP-GC ba pha, EPR/CPE 25kV, vui lòng liên hệ với ADACO thông qua hotline: 0888 12 15 18 để được hỗ trợ nhanh nhất. ADACO là nhà phân phối chính thức các sản phẩm cáp điện Feichun theo ủy quyền đại lý tại Việt Nam. ADACO sẽ hỗ trợ quý khách trong việc khảo sát, tư vấn và đặt hàng các cấu hình cáp theo yêu cầu của dự án, đáp ứng nhu cầu của quý khách một cách chính xác, tận tâm.
