Nếu bạn đang tìm một dòng cáp điện phục vụ cho môi trường khai thác khoáng sản công nghiệp đạt đầy đủ những tiêu chuẩn về kỹ thuật và an toàn cháy nổ. Hãy cùng ADACO khám phá cáp điện ÜNFLEX PUR – C – HF, một loại cáp cấp nguồn và tín hiệu điều khiển cho các thiết bị trong khai thác khoáng sản đến từ công ty cáp điện đặc biệt Feichun tại Trung Quốc, được ủy quyền phân phối chính thức tại Việt Nam bởi ADACO.
1. Tổng quan về cáp điện ÜNFLEX PUR – C – HF

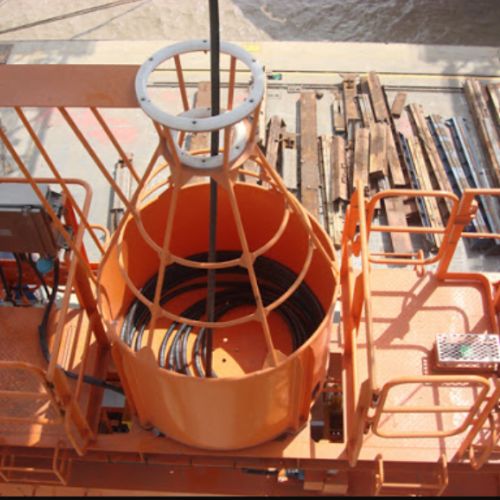

Cáp điện ÜNFLEX PUR – C – HF là loại đa dụng có thể ứng dụng làm cáp điều khiển và cấp nguồn như là hệ thống cáp khoang (Festoon System) và cáp luồn xích (Drag Chain Cable) trong các thiết bị, phương tiện phục vụ hoạt động khai thác mỏ.
Với lớp vỏ bằng hợp chất polyurethane độc đáo, cáp điện ÜNFLEX PUR – C – HF cung cấp khả năng bảo vệ tuyệt vời chống lại hiện tượng ngấm nước và thủy phân do hoạt động thời gian dài trong môi trường ẩm, ướt, dung môi, kiềm và dầu mỡ. Đặc biệt hơn, lưới bọc bằng đồng hiệu quả trong việc ngăn chặn các tác động điện từ do các cáp khác gây ra.
Để chứng minh cụ thể hơn về khả năng đáp ứng các tính năng nêu trên của cáp điện ÜNFLEX PUR – C – HF đáp ứng dựa theo các tiêu chuẩn kỹ thuật của các đơn vị, tổ chức về cấu tạo, đặc tính về điện và nhiệt,vv. ADACO sẽ đi vào chi tiết các đặc điểm, đặc tính của cáp.

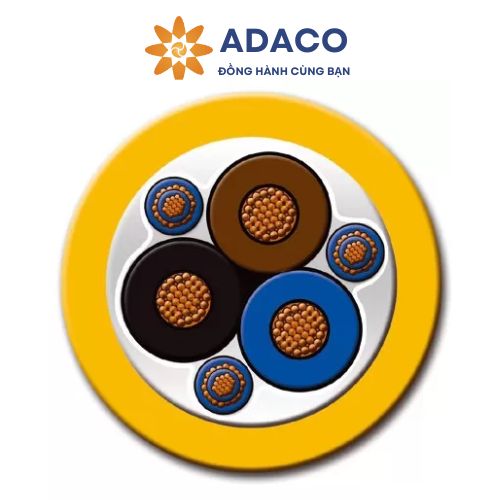

1.1. Cấu tạo cáp điện ÜNFLEX PUR – C – HF
Dưới đây là bảng tổng hợp một số thông tin và thông số, tiêu chuẩn kỹ thuật liên quan tới cấu tạo của cáp cuốn dùng trong khai thác mỏ ÜNFLEX PUR – C – HF, mời quý vị và các bạn tham khảo:
Tiêu chí | Mô tả |
Lõi dây | Dây đồng được khử tạp chất, làm mềm và bện xoắn theo chuẩn Class 5 theo chuẩn IEC 60228 |
Lớp cách điện | Tất cả các lõi đều được cách điện bằng hợp chất không chứa halogen, gốc polyester. |
Đặc điểm nhận diện dây lõi | Tối đa 5 lõi: màu sắc tuân thủ theo tiêu chuẩn DIN VDE 0293-308;
Từ 6 lõi trở lên: lõi màu trắng với số hiệu màu đen |
Lớp lót | Sợi dệt đồng trục làm vật liệu gia cố, được sắp xếp đồng tâm với chiều dài của lớp xếp ngắn |
Vỏ bọc bên trong | Hợp chất Polyurethane không chứa Halogen, chống cháy |
Lớp bọc bện | lớp bọc bện dây đồng thiếc xung quanh lõi cáp điện, có độ phủ tối thiểu khoảng 80%, với chức năng che chắn và bảo vệ cáp. |
Vỏ bên ngoài | Hợp chất polyurethane chống cháy, không chứa Halogen
Màu: Vàng, đen hoặc cam |
1.2. Tiêu chuẩn kỹ thuật và đặc điểm chính của cáp điện ÜNFLEX PUR – C – HF
Dưới đây là bảng tổng hợp một số thông tin và thông số, tiêu chuẩn và đặc điểm kỹ thuật chính của cáp cấp nguồn và điều khiển chịu áp lực cơ học cao ÜNFLEX PUR – C – HF, mời quý vị và các bạn tham khảo:
Tiêu chí | Mô tả |
Cấu trúc cáp | theo tiêu chuẩn chung IEC 60502 & VDE 0250 |
Yêu cầu chung | theo tiêu chuẩn DIN VDE 0250-1 và IEC 60502 |
Bài kiểm tra liên quan tới điện (electrical tests) | DIN VDE 0472-501, 502, 503, 508 |
Bài kiểm tra liên quan phi điện (non-electrical tests) | DIN VDE 0472-401, 402, 602, 303, 615 |
Kiểm tra trong điều kiện cháy | Tiêu chuẩn DIN VDE 0472-803, 804 |
Chống cháy | Theo chuẩn IEC 60332-1 |
Kháng dầu | HD/EN/IEC 60811-2-1,
DIN VDE 0473-811-2-1 |
1.3. Đặc điểm vận hành của cáp điện ÜNFLEX PUR – C – HF
Dưới đây là bảng tổng hợp một số thông tin và thông số, tiêu chuẩn và đặc điểm vận hành của cáp điện và cấp nguồn cho ÜNFLEX PUR – C – HF, mời quý vị và các bạn tham khảo:
Tiêu chí | Mô tả |
Điện áp định mức | 0,6/1 kV |
Điện áp xoay chiều (AC) tối đa cáp có thể hoạt động | 0,7/1,2 kV |
Điện áp một chiều (DC) tối đa cáp có thể hoạt động | 0,9/1,8 kV |
Điện áp (xoay chiều – AC) thử nghiệm | 3,5 kV |
Bán kính uốn tối thiểu | 6 x D (vận hành cố định)
8 x D (vận hành cơ động) |
Khả năng chịu tải điện | Theo tiêu chuẩn DIN VDE 0298, Part 4 |
Nhiệt độ vận hành | Khi ở trạng thái tĩnh: – 50 °C đến + 90 °C
Khi vận hành cơ động: – 40 °C đến + 90 °C |
Tải trọng kéo trên dây dẫn tối đa | 15 N/mm² |
Độ xoắn cáp tối đa | ±25°/m |
Tốc độ hành trình | Trong hệ thống dây cáp neo (Festoon systems):
Lên tới 200 m / phút; Trong ứng dụng kéo/cuộn cáp: Lên đến 60 m/phút (theo chiều ngang); Trong hệ thống xích dẫn cáp: Lên tới 200 m / phút; |
1.4. Thông số kỹ thuật của cáp ÜNFLEX PUR – C – HF
Dưới đây là bảng thông số kỹ thuật, cấu hình của một số cáp thuộc dòng sản phẩm cáp điện ÜNFLEX PUR – C – HF, mời quý vị và các bạn tham khảo:
Số lõi x Tiết diện
(mm2) |
Đường kính tổng thể
tối thiểu | tối đa (mm) |
Trọng lượng trung bình
(kg/km) |
4 x 1,5 | 10,8 – 12,0 | 232 |
5 x 1,5 | 10,9 – 12,1 | 260 |
7 x 1,5 | 10,9 – 12,1 | 270 |
12 x 1,5 | 15,0 – 16,2 | 360 |
18 x 1,5 | 15,4 – 17,2 | 424 |
4 x 2,5 | 12,1 – 13,2 | 248 |
5 x 2,5 | 12,8 – 14,0 | 268 |
12 x 2,5 | 17,0 – 18,8 | 520 |
18 x 2,5 | 17,5 – 19,2 | 630 |
5 x 4 | 13,8 – 15,0 | 344 |
4 x 6 | 15,1 – 16,3 | 426 |
4 x 10 | 18,4 – 19,6 | 636 |
4 x 16 | 21,2 – 22,5 | 932 |
4 x 25 | 24,5 – 26,2 | 1400 |
4 x 35 | 29,6 – 31,6 | 1820 |
4 x 50 | 35,1 – 37,6 | 2510 |
2. Ứng dụng của cáp điện ÜNFLEX PUR – C – HF
Cáp điện ÜNFLEX PUR – C – HF của nhà sản xuất Feichun phù hợp để sử dụng trong các thiết bị và phương tiện khai thác khoáng sản, với những ứng dụng cụ thể như:

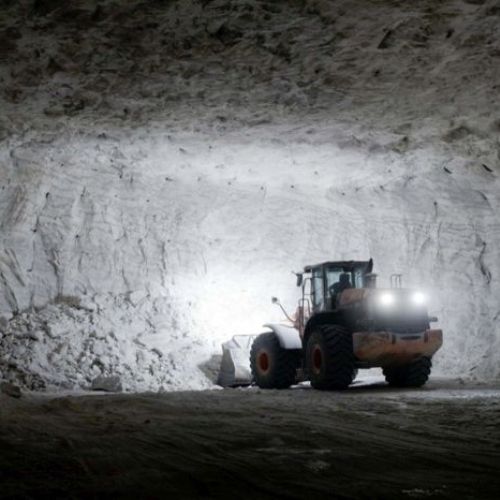

- Máy xúc lật, máy múc gầu: Cáp điện ÜNFLEX PUR – C – HF có khả năng chịu va đập, uốn cong linh hoạt, phù hợp để cung cấp điện năng và tín hiệu điều khiển cho các gầu múc và gàu xúc của các loại máy này trong quá trình vận hành.

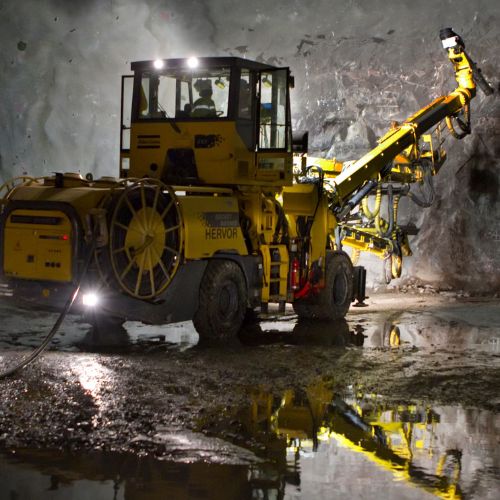

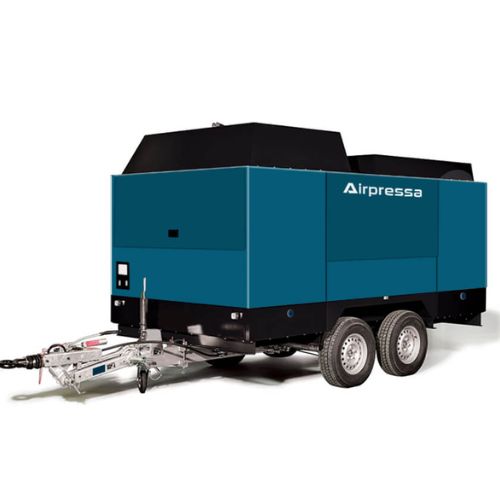

- Máy khoan và máy nén khí: Môi trường khai thác khoáng sản thường có nhiều dung môi, hóa chất và dầu mỡ từ các thiết bị máy móc khác. Cáp điện ÜNFLEX PUR – C – HF với lớp vỏ polyurethane chống hóa chất sẽ bảo vệ tốt các thiết bị này.

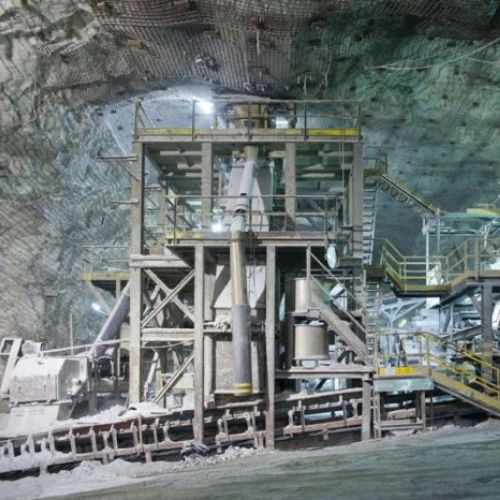

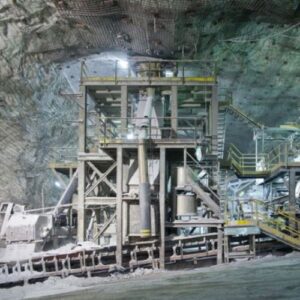

- Băng tải than, quặng: Được sử dụng làm cáp điều khiển và cáp nguồn điện cho các băng tải, nhờ khả năng chịu được các tác động cơ học, hóa học trong quá trình vận hành.


- Hệ thống chiếu sáng và tín hiệu: Cáp ÜNFLEX PUR – C – HF có khả năng chống nhiễu điện từ tốt, phù hợp để cung cấp nguồn điện và tín hiệu an toàn cho các hệ thống này trong hầm lò.
Với những tính năng vượt trội, cáp điện ÜNFLEX PUR – C – HF là lựa chọn lý tưởng để đáp ứng các yêu cầu khắt khe của môi trường khai thác khoáng sản.
3. Đặt mua, thiết kế riêng cáp ÜNFLEX PUR – C – HF giá tốt – liên hệ ADACO
Với những tính năng nổi bật và các tiêu chuẩn kỹ thuật mà sản phẩm cáp điện ÜNFLEX PUR – C – HF của Feichun có thể đáp ứng. Có thể nói, cáp ÜNFLEX PUR – C – HF chính là giải pháp lý tưởng để đáp ứng những yêu cầu khắt khe nhất trong các ứng dụng công nghiệp, đặc biệt trong lĩnh vực khai thác khoáng sản có nhiều nguy cơ tiềm tàng trong quá trình hoạt động khai thác, sản xuất.
