Nhằm đáp ứng nhu cầu phù hợp cho các thiết bị máy móc sử dụng điện trung thế và hạ thế trong khai thác khoáng sản. Nhà sản xuất cáp điện công nghiệp hàng đầu Trung Quốc – Feichun đã sản xuất dòng cáp điện Type 409 dùng làm cáp kéo dây, vốn được nghiên cứu và sản xuất bởi các tổ chức quốc tế theo các tiêu chuẩn AS/NZS của các nước châu Úc. Vậy dòng cáp điện sản xuất theo tiêu chuẩn AS/NZS – Type 409 này có gì đặc biệt? để có thể đáp ứng được nhu cầu làm cáp kéo dây cho các thiết bị máy móc như khoan, dụng cụ khai thác cầm tay sử dụng điện trong công nghiệp khai khoáng. Hãy cùng ADACO tìm hiểu trong bài viết này.
1. Tổng quan về dòng cáp điện kiểu 409 điện áp từ 1.1 đến 22 kV
Cáp điện Type 409 hay cáp kéo dây loại 409 (kiểu 409) là loại cáp điện chuyên dụng dùng để làm cáp trung chuyển để truyền tải dòng điện cho các máy móc phục vụ khai thác mỏ như: máy khoan (cỡ lớn, lắp trên xe chuyên dụng), máy khoan cỡ vừa và nhỏ cùng các thiết bị khai thác cầm tay sử dụng điện khác.
Vậy dòng cáp điện Type 409 này có thành phần, cấu tạo như thế nào để thích ứng với nhu cầu sử dụng cáp để kéo dây và cuộn cáp với lực căng lớn cho các máy móc chuyên dụng trong hoạt động khai thác mỏ? Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết trong phần nội dung dưới đây.
1.1. Cấu tạo của cáp điện Type 409 điện áp từ 1.1 đến 22 kV ứng dụng cáp làm cáp kéo dây và cuộn trong khai thác mỏ lộ thiên
Thành phần cấu tạo của cáp điện Type 409 dùng cho các ứng dụng cần kéo cáp, bao gồm:
Chi tiết | Mô tả |
3 x dây pha | Lõi dây pha được làm từ các sợi đồng mạ thiếc được cán mỏng và bện xoắn. |
Lớp bọc dây pha | Hợp chất bán dẫn (điện áp từ 3.3/3.3 kV trở lên). |
Lớp cách điện | EPR. |
Lớp bọc cho lớp cách điện | Hợp chất cao su bán dẫn |
Lớp bọc bằng vật liệu composite
(dây tiếp địa) |
Các sợi đồng mạ thiếc bện với sợi polyester bọc xung quanh mỗi dây pha (bên ngoài lớp cách điện bằng EPR). |
Khung phân tách các dây (chất làm đầy) | PCP bán dẫn. |
01 Cáp điều khiển tích hợp | Dây cáp lõi đồng, mạ thiếc, bện xoắn, mềm dẻo bọc cách điện bằng EPR. |
Vỏ ngoài | Vỏ bọc bằng PCP hạng nặng. Lớp bọc CPE hoặc CSP hạng nặng cũng có thể được thiết kế thay thế theo yêu cầu. |

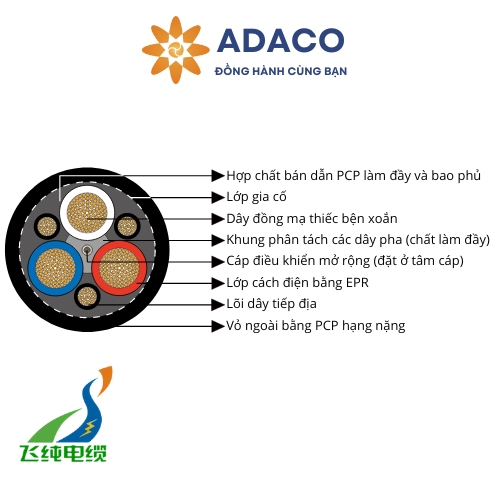

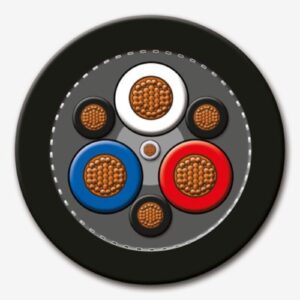

Dưới đây là hình ảnh minh họa cấu tạo cáp điện Type 409 có các loại với điện áp từ 1.1 đến 22 kV, cáp được sản xuất theo tiêu chuẩn kỹ thuật về cáp điện AS/NZS. Mời quý vị và các bạn tham khảo.

1.2. Cấu hình và kích thước của cáp điện Type 409 điện áp từ 1.1 đến 22 kV dùng cho ứng dụng cần kéo cáp
Dưới đây là hình ảnh bảng thông số kích thước tương ứng với một số cấu hình của cáp điện Type 409 điện áp định mức từ 1.1 đến 22 kV dùng cho các ứng dụng như: các loại máy khoan, thiết bị khai thác cầm tay sử dụng điện dùng trong mỏ khai thác khoáng sản. Mời quý vị và các bạn tham khảo:





1.3. Tiêu chuẩn kỹ thuật mà cáp điện Type 409 đáp ứng
Cáp kéo dây dùng trong khai khoáng loại 409 sản xuất đáp ứng các tiêu chuẩn AS/NZS (của khối các nước châu Úc, bao gồm: Australia và New Zealand), cụ thể:
- AS/NZS 2802:2000: liên quan đến việc thử nghiệm và đánh giá độ tin cậy của cáp điện. Tiêu chuẩn này cung cấp hướng dẫn về các yêu cầu kỹ thuật và phương pháp kiểm tra để đảm bảo rằng cáp điện đáp ứng các tiêu chuẩn an toàn và hiệu suất.
- AS/NZS 1125: tiêu chuẩn về dây và cáp điện, bao gồm các yêu cầu về vật liệu, kích thước, tính năng và phương pháp thử nghiệm.
- AS/NZS 3808: Yêu cầu về thử nghiệm và chứng nhận.
- AS/NZS 5000.1: Tiêu chuẩn thiết kế chung cho cáp điện.
2. Ứng dụng của cáp điện Type 409
Cáp điện Type 409 được dùng cho các ứng dụng cần kéo cáp trong quá trình truyền tải điện cho các thiết bị và máy móc phục vụ hoạt động khai thác khoáng như: máy khoan, các thiết bị hỗ trợ người lao động xử lý khai thác ở những khu vực nhỏ, có địa hình phức tạp (đối với những dòng cáp điện Type 409 dùng điện hạ thế).
Đối với những dòng cáp điện Type 409 dùng điện trung thế được sử dụng cho các loại máy kéo, máy xúc và máy khoan (cỡ lớn, công suất lớn) trong quá trình khai thác mỏ.
3. Đặt mua, thiết kế cáp điện Type 409 chuẩn AS/NZS – liên hệ ngay ADACO
Nếu quý khách quan tâm đến sản phẩm cáp điện Type 409 (kiểu 409) dùng cho làm cáp kéo dây để truyền tải điện ha thế, trung thế máy móc trong quá trình khai thác khoáng sản. Vui lòng liên hệ trực tiếp với ADACO qua holtine: 0888 12 15 18 để chúng tôi có thể hỗ trợ nhanh nhất.
