Cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM) – Impact Resistant Flat Crane Power Cable High Voltage ODM là sản phẩm cáp truyền tải điện cho cần cẩu được thiết kế dựa trên yêu cầu của các tập đoàn, công ty hàng đầu trong lĩnh vực thiết kế cáp điện công nghiệp, cáp điện chuyên dụng trên thế giới. Sản phẩm cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM) này phù hợp cho những thiết bị nâng hạ nào bên cạnh cần cẩu, cầu trục? Mời quý vị và các bạn cùng ADACO khám phá chi tiết trong bài viết này.
1. Về cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM) của Feichun
Là loại cáp điện chống sốc có thiết kế vỏ ngoài phẳng dùng cho cần cẩu, cầu trục sử dụng điện cao thế, được Feichun thiết kế và xây dựng theo yêu cầu tiêu chuẩn cao của các đối tác tới từ những thị trường khó tính, đặt ra những tiêu chuẩn cao về chất lượng sản xuất và an toàn, chẳng hạn như: các nước châu Âu (với những bộ tiêu chuẩn như VIN VDE (Đức), BS EN / EN (Anh), IEC,vv.

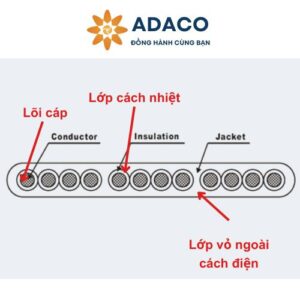

2. Cấu tạo của cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM)
- Dây dẫn: Dây đồng trần sợi mịn (acc.to VDE0295 Class 5)
- Vật liệu cách điện, cách nhiệt: PVC đặc biệt (Polyvinyl Clorua)
- Màu sắc dây: Vàng, cam, trắng, đen, vàng và xanh lá cây màu đen với mã hóa kỹ thuật số màu trắng hoặc màu trắng với mã hóa kỹ thuật số màu đen
- Vật liệu chịu lực: Dây thép mạ kẽm cường độ cao (có thể tùy chọn vật liệu khác tùy theo yêu cầu)
- Vỏ bọc ngoài: PVC đặc biệt (Polyvinyl Clorua) tăng độ mềm dẻo, chịu lạnh, chịu mài mòn và chịu dầu cho cáp điện
- Màu sắc: Xám, Đen, Cam, Xanh
3. Tiêu chuẩn cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM) đáp ứng
- IEC60227-6,
- EN50214,
- GB5023.6
- ISO, CE (ISO9001, CE)
- CCC, RoHS, VDE
4. Thông số kỹ thuật của cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM)
- Điện áp định mức: 8,7/10kV (cho những thiết bị hạng nặng)
- Nhiệt độ làm việc lâu dài cho phép của lõi dây: 85 °C.
- Nhiệt độ định mức tối đa của dây dẫn cáp: 90 °C.
- Đoản mạch (thời gian dài nhất không quá 5 giây): nhiệt độ dây dẫn không vượt quá 250 °C.
- Cáp cho phép nhiệt độ môi trường xung quanh tối thiểu: Loại UGEFP: -15°C | Loại UGEFHP: -33°C.
- Bán kính uốn cáp: Đối với thiết bị cố định cho 6D | Đấu nối tự do: 10D | Khi thu gọn khay cáp vào: 12D | Khi sử dụng công cụ uốn cáp vòng: 15D
* Chú thích: D ở đây là đường kính cáp

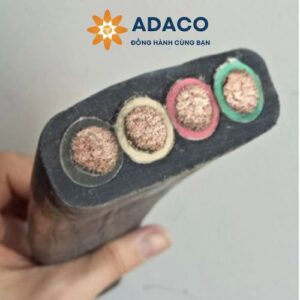

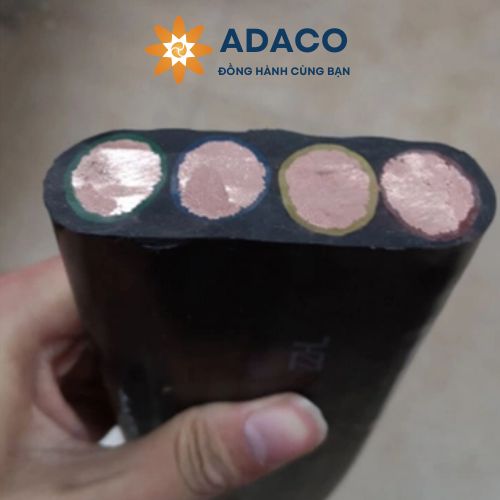

5. Cấu hình bên trong cáp
- Cáp khoang treo cầu trục (dạng cáp phẳng) có phần lõi dây được xếp song song (parallel array): khi chiều dài treo vượt quá 35 mét và tốc độ nâng hơn 1,6 m/s, cần sử dụng vật liệu chịu tải: dây thép mạ kẽm chất lượng cao.
- Cáp khoang treo cầu trục (vỏ ngoài cáp dạng phẳng) có lõi bên trong được sắp xếp theo hình dáng của quả mận (plum shape): khi chiều dài treo vượt quá 75 mét và tốc độ nâng hơn 4 m/s, cần sử dụng vật liệu chịu tải: dây thép mạ kẽm chất lượng cao (High-strength galvanized steel wire rope).
Model thiết kế tiêu chuẩn (của nhà sản xuất): FeiChun™ FCH 63300
Để giúp quý khách hàng hình dung cụ thể hơn về cấu hình dây cáp điện. ADACO xin gửi quý vị và các bạn tham khảo bảng thông số chi tiết các dòng cáp dẹt chống sốc cho cần cẩu, cầu trục dùng điện cao thế.

6. Ứng dụng của cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM)
Điện áp định mức 10KV, thiết bị xử lý vật liệu tại cảng và các thiết bị tương tự, cần kết nối nguồn
Thiết bị phân phối điện có tính cơ động sử dụng điện áp 6KV
* Chú ý: các thông số về điện áp định mức, điện áp hoạt động có thể thay đổi tùy theo yêu cầu thiết kế của nhà sản xuất. Chính vì vậy, để được hỗ trợ tư vấn thiết kế cáp điện phẳng chống thấm nước. Quý vị và các bạn vui lòng liên hệ trực tiếp tới hotline của ADACO để chúng tôi có thể tiếp nhận yêu cầu và tư vấn, thiết kế cụ thể đáp ứng nhu cầu của khách hàng.
7. Đặt hàng, thiết kế, thi công cáp điện phẳng chống sốc cho cần cẩu dùng điện cao thế (ODM) của Feichun – liên hệ ngay ADACO
Với kinh nghiệm, mức độ uy tín của Công ty TNHH cáp đặc biệt An Huy – Phi Xuân (Anhui Feichun Special Cable Co., Ltd) trong ngành sản xuất cáp điện cho các đối tác trong và ngoài Trung Quốc, đáp ứng các tiêu chuẩn kỹ thuật của các thị trường khó tính từ châu Âu (với bộ tiêu chuẩn CE), châu Úc (với bộ tiêu chuẩn AS/NZS).
7.1. Sự tận tâm của ADACO hỗ trợ khách hàng trong toàn bộ quá trình thiết kế, sản xuất, thi công, bảo hành cáp điện
Với kinh nghiệm hơn 10 năm của đội ngũ kỹ thuật, kinh doanh trong lĩnh vực thiết bị, máy móc công nghiệp. ADACO hoàn toàn có đủ năng lực để hỗ trợ khách hàng trong quá trình tư vấn, sản xuất, thi công cáp điện chuyên dụng cho ứng dụng trong các thiết bị công nghiệp nặng như: các thiết bị nâng hạ (cần cẩu, cầu trục, cẩu giàn), các thiết bị khai thác khoáng sản và nhiều loại máy móc công nghiệp nặng khác cần thay thế, sửa chữa, bảo dưỡng định kỳ các vật tư, bộ phận tiêu hao như cáp điện, cáp điều khiển,vv.
