Là một trong những sản phẩm cáp điện đặc biệt được sản xuất bởi Công ty cáp điện đặc biệt Feichun. Cáp điện bọc thép (SWA) hạng nặng 120mm 4 lõi là loại cáp cấp hạng nặng có kết cấu bọc thép, đường kính cáp lên tới 120mm, chuyên dụng cho bến container tại cảng biển. Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết về loại cáp điện tiết diện tròn bọc thép 120mm, 4 lõi phục vụ công nghiệp hàng hải, hậu cần cảng biển đặc biệt này.

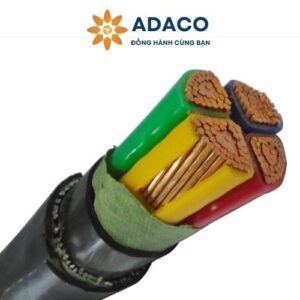

Tổng quan về cáp điện bọc thép (SWA) hạng nặng 120mm 4 lõi
Loại cáp bọc thép (SWA – Steel Wire Armoured) 120mm 4 lõi, hạng nặng chuyên dụng cho bến container có được thiết kế với lớp vỏ bọc bên ngoài bằng cao su PVC màu đen, lớp cách điện và cách nhiệt bên trong được cấu tạo từ XLPE, phần lõi cáp được làm bằng đồng và có lớp bọc thép. Loại cáp này được thiết kế với mục đích chính là truyền tải điện cho những thiết bị và ứng dụng công nghiệp nặng, bao gồm: đặt ngầm, cung cấp nguồn điện chính cho tới những ứng dụng cấp điện dân dụng giữa các hộ gia đình với bên trong và ngoài ngôi nhà.
Cáp bọc thép (SWA) 4 lõi 120mm thường được sử dụng để chôn trực tiếp, với lớp bọc dây thép giúp gia cố và bảo vệ thêm cho dây cáp khỏi hư hỏng do những tác động ngoại lực bên ngoài. Vật liệu cách nhiệt XLPE có khả năng chống lại một số chất lỏng, hóa chất khác nhau và có độ ổn định nhiệt tốt cũng như chống lại tác hại từ tia cực tím của ánh nắng mặt trời.
Tiêu chuẩn mà cáp điện bọc thép (SWA) hạng nặng 120mm 4 lõi đáp ứng
- BS 5467 (Tiêu chuẩn của Anh Quốc về cáp điện có cách nhiệt bằng nhựa chịu nhiệt, được bọc lớp vỏ thép).
- IEC/EN 60502-1 (Tiêu chuẩn quốc tế về cáp điện với cách nhiệt bằng nhựa chịu nhiệt).
- IEC/EN 60228 (Tiêu chuẩn quốc tế về dây dẫn đồng).
- Flame Retardant according to IEC/EN 60332-1-2 (Yêu cầu về khả năng chống cháy của cáp khi tiếp xúc với lửa).
- ISO, CE

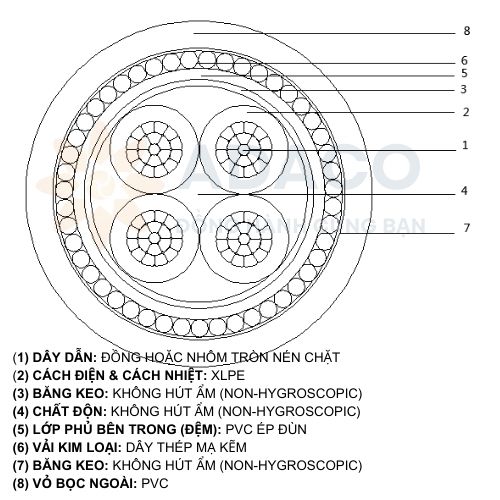

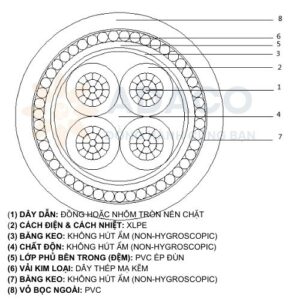

Cấu trúc của dây cáp điện hạng nặng bọc thép (SWA) 4 lõi 120mm
Dây dẫn (lõi cáp)
Dây dẫn bằng đồng hoặc nhôm bện tròn, nén hoặc định hình (Dây dẫn có hình dạng được chú thích theo ký hiệu: RE = dây tròn đặc, CC = dây bện tròn nén, SM = dây dẫn hình bán phần (chia làm các phần khác nhau theo hình tròn hoặc hình dạng lõi bất kỳ)).
Vật liệu cách điện & nhiệt
XLPE (polyethylene liên kết ngang) định mức ở 90°C
Màu sắc nhận diện lõi cáp
- 1 lõi: Đỏ hoặc đen,
- 2 lõi: Đỏ, đen,
- 3 lõi: Đỏ, Vàng, Xanh lam,
- 4 lõi: Đỏ, Vàng, Xanh lam, Đen,
- 5 lõi: Đỏ, Vàng, Xanh lam, Đen, Xanh lục,
- Trên 5 lõi: Lõi đen với chữ số màu trắng.
*Việc xác định trên có thể được thay đổi theo yêu cầu của khách hàng dựa trên thông số kỹ thuật và ứng dụng mà khách hàng mong muốn cụ thể.
Lớp bọc bên trong
Hai, ba hoặc bốn dây dẫn cách điện được bố trí cùng với các chất độn không hút ẩm và cụm lắp ráp được lót bằng một lớp PVC ép đùn. Trong trường hợp cáp không có lớp bọc giáp, lớp này có thể được bỏ qua.
Lớp bọc thép
Dây thép mạ kẽm, cáp một lõi phải là dây nhôm, băng nhôm/thép được áp dụng xoắn ốc trên lớp lót của cáp nhiều lõi theo tiêu chuẩn IEC 60502.
Vỏ bọc
Sử dụng chất liệu PVC ép đùn Loại ST2 theo tiêu chuẩn IEC 60502-1 hoặc Loại 9 theo BS 6346/5467.
Các loại vật liệu PVC được sử dụng để làm lớp vỏ bọc bên trong đặc biệt có thể kể đến như:
- PVC chống cháy,
- PVC chống mối mọt,
- PVC chống gặm nhấm,
- PVC chống nắng,
- PVC chống dầu
Các chất liệu PVC này được cung cấp theo yêu cầu đặc biệt từ phía khách hàng (nếu có nhu cầu thực sự vui lòng liên hệ ADACO để được tư vấn kỹ thuật, xây dựng cấu hình, báo giá,…). Ngoài ra, các vật liệu vỏ bọc đặc biệt như LLDPE, MDPE, HDPE, LSZH và CPE cũng được cung cấp theo những đơn hàng cáp điện có yêu cầu đặc biệt.
Hiệu suất cháy của vỏ cáp
Cáp có thể được cung cấp với vỏ bọc bên ngoài bằng nhựa PVC chống cháy đặc biệt để tuân thủ.
Với các yêu cầu kiểm tra cháy theo tiêu chuẩn:
- IEC 60332-3-22,
- IEC 60332-3-23,
- IEC 60332-3-24,
Feichun cũng có thể cung cấp các dòng cáp không có halogen, tạo ít khói (LSHF) theo tiêu chuẩn IEC 60502-1, BS 7211, BS 6724 hoặc các tiêu chuẩn tương đương khác.
Thông số kỹ thuật của dây cáp điện hạng nặng bọc thép (SWA) 4 lõi 120mm
Dưới đây là một số thông số kỹ thuật của cáp điện bọc thép (SWA) 4 lõi 120mm dùng cho cần cẩu. Cụ thể:
- Điện áp: 600/1000v
- Nhiệt độ hoạt động: Tối đa 90°C, uốn cong tối thiểu 0°C
- Nhiệt độ ngắn mạch tối đa: 250°C(tối đa 5s)
- Bán kính uốn tối thiểu: đường kính cáp x20 (bọc thép)
Dưới đây là bảng thông số kỹ thuật cụ thể của một số biến thể thuộc dòng cáp điện bọc thép (SWA) hạng nặng, 4 lõi cáp, đường kính 120mm. Mời quý vị và các bạn tham khảo.

Chú ý: RE = lõi dây tròn đặc, CC = lõi dây cáp tròn nén, SM = lõi dây hình bán phần (chia thành các phần khác nhau, xung quanh tiết diện dây cáp).
Đặt mua cáp điện hạng nặng bọc thép (SWA) 4 lõi 120mm tại ADACO
Cáp điện 120mm 4 lõi bọc thép (SWA), tiết diện cáp tròn được sản xuất nhằm phục vụ ngành công nghiệp nặng cần cẩu, cầu trục sử dụng tại các cảng biển, công trình ngầm dựa theo những tiêu chuẩn khắt khe của các thị trường khó tính nhất như châu Âu (EU), châu Úc. Vì vậy, khách hàng hoàn toàn yên tâm khi sử dụng loại cáp điện này cho các thiết bị, máy móc như cần cẩu, cầu trục, cổng trục trong những dự án để phục vụ các tác vụ nặng trên thiết bị nâng hạ tại cảng biển, cẩu giàn, cần cẩu công trình xây dựng ngầm dưới lòng đất,vv.
Ngoài ra, khi đặt mua , sản xuất cáp điện bọc thép 120mm 4 lõi tại ADACO, quý khách hàng sẽ được hỗ trợ chính sách bảo hành và hỗ trợ kỹ thuật tư vấn, khắc phục những vấn đề xảy ra trước và trong quá trình thi công, lắp đặt và sử dụng một cách nhanh chóng, tận tình nhất.

Ngoài cáp điện bọc thép (SWA) hạng nặng 120mm 4 lõi, nhà sản xuất Feichun còn có dòng cáp điện bọc thép 3 lõi, 120mm có tiết diện tròn hoặc phẳng tùy theo yêu cầu thiết kế của khách hàng.
