Cáp điện loại 241 (Type 241) điện áp từ 1.1 đến 11 kV

Thương hiệu: Feichun

Tình trạng: Còn hàng

Mã sản phẩm:

Là dòng cáp điện đa dụng, cáp điện loại 241 được sử dụng cho nhiều thiết bị phục vụ hoạt động khai thác khoáng sản như máy đào quặng liên tục (continuous miners), máy bơm và cáp cấp điện trong mỏ. Với lớp bọc vỏ cáp bán dẫn cho khả năng bảo vệ dây tiếp địa trước bất kỳ những vật thể nào có thể xuyên thủng vỏ bọc trước khi tiếp xúc với lõi cáp điện.

Nếu quý vị và các bạn đang quan tâm tới các cáp điện Type 241 (điện áp từ 1.1 tới 11 kV) hãy liên hệ ngay tới ADACO qua hotline: 0888 12 15 18 để được hỗ trợ thông tin nhanh nhất.

Liên hệ

Description
Reviews (0)

Hiện nay các ngành công nghiệp đang ngày càng hiện đại hóa bằng việc ứng dụng các thiết bị và máy móc kỹ thuật tham gia trực tiếp vào quá trình khai thác, sản xuất. Ngành khai khoáng cũng là một trong những ngành công nghiệp nặng ứng dụng nhiều máy móc chuyên dụng phục vụ quá trình khai thác và để đảm bảo quá trình khai thác diễn ra một cách ổn định với cường độ lớn và tần suất hoạt động cao thì các linh kiện trên máy móc cần đáp ứng yêu cầu về khả năng chịu lực cao, đặc biệt là dây cáp điện. Trong bài viết này, ADACO xin giới thiệu đến quý vị và các bạn dòng cáp điện loại 241 đa dụng được ứng dụng trong nhiều mục đích sử dụng và các thiết bị khai thác trong ngành khai khoáng.

1. Tổng quan về cáp điện loại 241 sản xuất theo tiêu chuẩn AS/NZS

Cáp điện loại 241 điện áp 1.1 đến 11 kV là dòng cáp điện được sản xuất cho nhiều mục đích sử dụng như: làm cáp truyền tải điện cho máy bào quặng liên tục (continuous miners), máy bơm và cáp cấp điện.

Vậy cấu tạo của cáp điện Type 241 này được cấu tạo như thế nào? Để có thể đáp ứng yêu cầu lắp đặt và sử dụng cho các thiết bị công nghiệp phục vụ hoạt động khai thác khoáng sản tại các mỏ. Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết trong phần nội dung dưới đây.

1.1. Cấu tạo của cáp điện loại 241 đạt chuẩn AS/NZS

Cáp kéo dây loại 241 sản xuất đạt chuẩn AS/NZS có thành phần cấu tạo gồm:

Chi tiết	Mô tả
3 x dây pha	Lõi dây pha được làm từ các sợi đồng mạ thiếc được cán mỏng và bện xoắn
Lớp bọc dây pha	Hợp chất bán dẫn (đối với những loại cáp có điện áp định mức từ 3,3/3,3kV trở lên).
Lớp cách điện	EPR
Lớp bọc lớp cách điện	Hợp chất cao su bán dẫn
Dây tiếp địa x 3 (nằm xen kẽ phía ngoài giữa các dây pha)	Bọc bằng lớp PCP bán dẫn cùng với lõi dây làm từ các sợi đồng cán mỏng mạ thiếc
Khung phân tách các dây (chất làm đầy)	PCP bán dẫn
Lớp bọc lõi tổng thể	Dùng hợp chất bán dẫn PCP làm đầy và bao phủ
Cáp điều khiển mở rộng (đặt ở tâm cáp)	Dây đồng mềm dẻo, mạ thiếc bện xoắn được bọc cách điện bằng cao su EPR
Lớp gia cố bằng sợi bện	Lớp gia cố bằng các sợi dệt mở
Vỏ ngoài	Vỏ bọc bằng PCP hạng nặng. Lớp bọc CPE hoặc CSP hạng nặng cũng có thể được thiết kế thay thế theo yêu cầu.

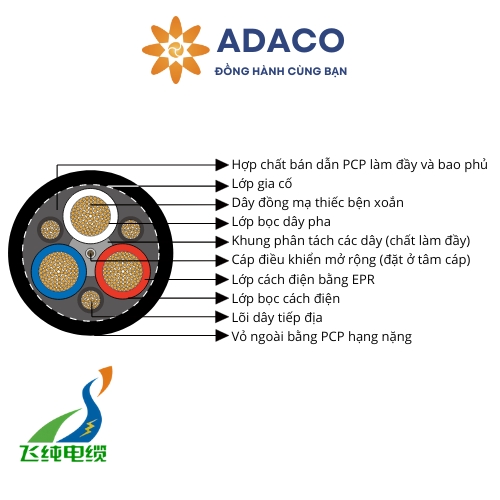

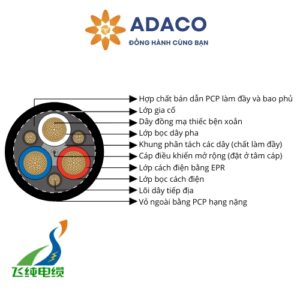

Dưới đây là hình ảnh mô tả cấu tạo cáp điện loại 241. Mời quý vị và các bạn tham khảo:

1.2. Cấu hình và kích thước của cáp điện loại 241 điện áp từ 1.1 tới 11 kV dùng cho ứng dụng cần kéo cáp

Dưới đây là hình ảnh bảng thông số kích thước tương ứng với một số cấu hình của cáp điện loại 241 điện áp định mức từ 1.1 đến 11 kV dùng cho các ứng dụng như: các loại máy móc như: máy bào quặng liên tục (continuous miners), máy bơm và dùng như cáp cấp nguồn trong mỏ khai thác khoáng sản. Mời quý vị và các bạn tham khảo:

Cáp điện loại 241 - cáp điện 241.1 — Cấu hình và kích thước – Cáp điện loại 241.1

Cáp điện type 241 - loại 241.3 — Cấu hình và kích thước – Cáp điện loại 241.3

Cáp điện type 241 - loại 241.6 — Cấu hình và kích thước – Cáp điện loại 241.6

Cáp điện type 241 - loại 241.11 — Cấu hình và kích thước – Cáp điện loại 241.11

1.3. Tiêu chuẩn kỹ thuật mà cáp điện loại 241 (Type 241) đáp ứng

Cáp kéo dây dùng trong khai khoáng loại 240 sản xuất đáp ứng các tiêu chuẩn AS/NZS (của khối các nước châu Úc, bao gồm: Australia và New Zealand), cụ thể:

AS/NZS 1802:2003: tiêu chuẩn về cáp điện lắp đặt cố định.
AS/NZS 1125: tiêu chuẩn về dây và cáp điện, bao gồm các yêu cầu về vật liệu, kích thước, tính năng và phương pháp thử nghiệm.
AS/NZS 3808: Yêu cầu về thử nghiệm và chứng nhận.
AS/NZS 5000.1: Tiêu chuẩn thiết kế chung cho cáp điện.

2. Ứng dụng của cáp điện loại 241 sản xuất đạt tiêu chuẩn AS/NZS

Thuộc dòng cáp kéo dây dùng trong khai thác khoáng sản, cáp điện loại 241 được dùng cho các ứng dụng trên các thiết bị khai thác khoáng sản như: máy bào quặng liên tục (continuous miners), cáp điện cho máy bơm và cáp truyền tải điện từ nguồn cấp.

3. Đặt mua, thiết kế cáp điện loại 241 chuẩn AS/NZS – liên hệ ngay ADACO

Nếu quý khách quan tâm đến sản phẩm cáp điện loại 241 (Type 241) dùng cho làm cáp trung chuyển dòng điện từ nguồn cấp tới máy móc trong quá trình khai thác mỏ. Vui lòng liên hệ trực tiếp với ADACO qua holtine: 0888 12 15 18 để chúng tôi có thể hỗ trợ nhanh nhất.
