Trong dòng cáp điện phục vụ nhu cầu khai thác khoáng sản, những thiết bị tham gia vào quá trình khai thác như máy bào quặng than theo chiều dọc tường cần được điều chỉnh và điều khiển để đạt được hiệu suất khai thác tối ưu nhất. Thấu hiểu điều này, nhà sản xuất cáp điện đặc biệt hàng đầu tới từ Trung Quốc, An Huy – Phi Xuân đã sản xuất dòng cáp điện kiểu 245 điện áp từ 1.1 đến 6.6 kV (tùy loại) dựa theo tiêu chuẩn kỹ thuật AS/NZS – liên quan tới cáp điện của các nước châu Úc. Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết về sản phẩm cáp điện phục vụ ngành khai khoáng này.
1. Tổng quan về dòng cáp điện kiểu 245 điện áp từ 1.1 đến 6.6 kV

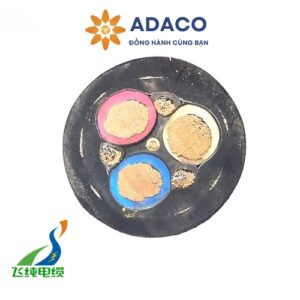

Cáp điện kiểu 245 hay cáp kéo dây kiểu 245 (Type 245) là loại cáp điện chuyên dụng dùng để làm cáp trung chuyển nhằm mục đích truyền tải điện cho các máy móc và thiết bị trong mỏ khai thác như máy khai thác đào dọc theo tường (longwall shearer), máy bào quặng liên tục (continuous miners) hoặc cáp điện ngoại vi.
Vậy dòng cáp điện kiểu 245 này có thành phần, cấu tạo gì để thích ứng với nhu cầu sử dụng cáp để đi dây và kéo cáp cơ động trong quá trình máy móc hoạt động trong mỏ khai thác? Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết trong phần nội dung dưới đây.
1.1. Cấu tạo của cáp điện kiểu 245 điện áp từ 1.1 đến 6.6 kV cho ứng dụng cuộn cáp trong khai thác mỏ lộ thiên
Thành phần cấu tạo của cáp điện kiểu 245 dùng cho ứng dụng cần kéo cáp, bao gồm:
Chi tiết | Mô tả |
3 x dây pha | Lõi dây pha được làm từ các sợi đồng mạ thiếc được cán mỏng và bện xoắn |
Lớp bọc dây pha | Hợp chất bán dẫn (đối với những loại cáp có điện áp định mức từ 3,3/3,3kV trở lên). |
Lớp cách điện | EPR |
Lớp bọc lớp cách điện | Hợp chất cao su bán dẫn |
Lớp bọc composite (dây tiếp địa) | Bện bằng các sợi đồng mạ thiếc xen lẫn các sợi polyester. |
Khung phân tách các dây (chất làm đầy) | PCP bán dẫn |
Cáp điều khiển x 3 | Dây đồng mềm dẻo, mạ thiếc bọc bằng cao su EPR |
Vỏ ngoài | Vỏ bọc bằng PCP hạng nặng. Lớp bọc CPE hoặc CSP hạng nặng cũng có thể được thiết kế thay thế theo yêu cầu. |

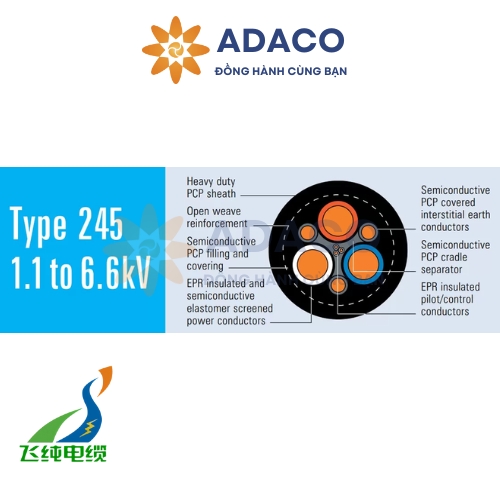

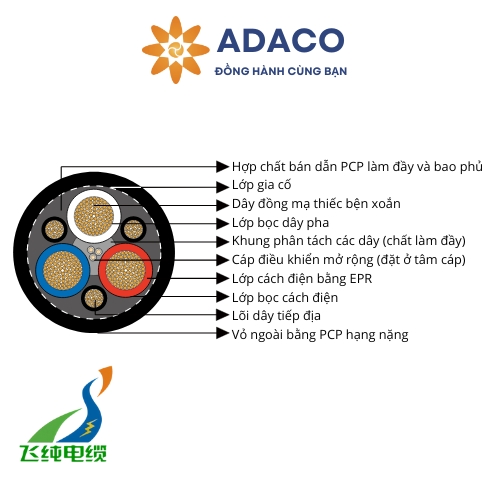

Dưới đây là hình ảnh minh họa cấu tạo cáp điện kiểu 245 có các loại với điện áp từ 1.1 đến 6.6 kV, cáp được sản xuất theo tiêu chuẩn kỹ thuật về cáp điện AS/NZS. Mời quý vị và các bạn tham khảo.

1.2. Cấu hình và kích thước của cáp điện kiểu 245 điện áp từ 1.1 tới 6.6 kV dùng cho ứng dụng cần kéo cáp
Dưới đây là hình ảnh bảng thông số kích thước tương ứng với một số cấu hình của cáp điện kiểu 245 điện áp định mức từ 1.1 đến 6.6 kV dùng cho các ứng dụng như: các loại máy móc, máy đào tường dài trong mỏ khai thác khoáng sản. Mời quý vị và các bạn tham khảo:



1.3. Tiêu chuẩn kỹ thuật mà cáp điện kiểu 245 đáp ứng
Cáp kéo dây dùng trong khai khoáng loại 245 sản xuất đáp ứng các tiêu chuẩn AS/NZS (của khối các nước châu Úc, bao gồm: Australia và New Zealand), cụ thể:
- AS/NZS 1802:2003: tiêu chuẩn về cáp điện lắp đặt cố định.
- AS/NZS 1125: tiêu chuẩn về dây và cáp điện, bao gồm các yêu cầu về vật liệu, kích thước, tính năng và phương pháp thử nghiệm.
- AS/NZS 3808: Yêu cầu về thử nghiệm và chứng nhận.
- AS/NZS 5000.1: Tiêu chuẩn thiết kế chung cho cáp điện.
2. Ứng dụng của cáp điện kiểu 245
Cáp điện kiểu 245 được dùng cho các ứng dụng cần kéo cáp cho các thiết bị và máy móc phục vụ hoạt động khai thác khoáng sản như: máy bào than dọc theo tường dài (Longwall Shearers), máy bào quặng liên tục (continuous miners) và cáp điện ngoại vi. Cáp điện Type 245 có 3 dây cáp điều khiển và kiểm soát giúp đảm bảo tiếp địa và mạch điều khiển.
3. Đặt mua, thiết kế cáp điện kiểu 245 chuẩn AS/NZS – liên hệ ngay ADACO
Nếu quý khách quan tâm đến sản phẩm cáp điện kiểu 245 (Type 245) dùng cho làm cáp trung chuyển dòng điện từ nguồn cấp tới máy móc trong quá trình khai thác mỏ. Vui lòng liên hệ trực tiếp với ADACO qua holtine: 0888 12 15 18 để chúng tôi có thể hỗ trợ nhanh nhất.
