Trong dòng cáp điện (N)SSHOEU, ngoài phiên bản cáp điện (N)SSHOEU ba dây pha và các phiên bản cáp (N)SSHOEU-O (phiên bản cáp (N)SSHOEU có cấu hình đơn lõi chiếm đa số và có một vài cấu hình có 2, 3 dây dẫn) và cáp điện (N)SSHOEU-J (phiên bản cáp điện (N)SSHOEU có thiết kế nhiều dây dẫn). Thì còn một dòng cáp (N)SSHOEU đặc biệt khác mà ADACO sẽ cùng quý vị và các bạn tìm hiểu trong bài viết này. Đó chính là cáp điện NSSHOEU 3E + ST điện áp 0.6/1kV. Vậy dòng cáp điện NSSHOEU 3E + ST này có gì đặc biệt so với các phiên bản cáp điện (N)SSHOEU mà chúng ta đã tìm hiểu trước đó? Cùng ADACO đi vào khám phá chi tiết nhé!
1. Tổng quan về cáp điện cáp điện NSSHOEU 3E + ST dùng cho các ứng dụng tải nặng
Cáp điện cáp điện NSSHOEU 3E + ST (tiếng Anh) hay (N)SSHÖU – O/J (theo tiếng Đức) là dòng cáp điện đặc biệt được sản xuất bởi công ty cáp điện đặc biệt Feichun tại Trung Quốc theo tiêu chuẩn VDE của Đức. Cáp được thiết kế phục vụ cho các ứng dụng cần sử dụng cáp điện kéo dây để truyền tải điện tới các máy móc cơ động sử dụng trong công nghiệp nặng, đòi hỏi cáp cần có khả năng chịu lực kéo, chịu tải cơ học lớn. Và cáp điện (N)SSHOEU là lựa chọn hoàn hảo, đáp ứng yêu cầu trên nên cáp thường được ứng dụng trong công nghiệp khai mỏ, xây dựng và nông nghiệp,vv. Đặc biệt là trong khai thác hầm mỏ và khai thác mỏ lộ thiên.
Vậy chi tiết về cấu tạo của cáp điện cáp điện NSSHOEU 3E + ST 0.6/1kV gồm những gì ? Cấu tạo của cáp điện cáp điện NSSHOEU 3E + ST đáp ứng yêu cầu tiêu chuẩn kỹ thuật nào để đảm bảo khả năng chịu tải cho các ứng dụng, hoạt động trong công nghiệp khai khoáng? Hãy cùng ADACO tiếp tục tìm hiểu trong phần nội dung dưới đây.
1.1. Cấu tạo cáp điện cáp điện NSSHOEU 3E + ST điện áp định mức 0.6/1kV
Để giúp quý vị có thể theo dõi tổng quan về các thành phần cấu tạo và tiêu chuẩn kỹ thuật đáp ứng kèm theo (nếu có) của dòng cáp điện NSSHOEU – O/J. ADACO xin tổng hợp lại thông tin trong bảng dưới đây, mời quý vị và các bạn tham khảo:
Tiêu chí | Mô tả |
Lõi dây | Dây dẫn bằng đồng mềm bện xoắn, Class 5 theo tiêu chuẩn DIN VDE 0295. |
Lớp cách điện | cấu tạo từ hợp chất cao su cách nhiệt – loại 3GI3
(theo tiêu chuẩn VDE 0207 – Part 20) |
Vỏ bọc bên trong | Lớp bọc bằng hợp chất cao su và polyme (SR/SBR/PCP/CR) – loại GM1b
(theo tiêu chuẩn VDE 0207 – Part 21) |
Vỏ ngoài | Vỏ ngoài cấu tạo bằng hợp chất cao su clo hóa PCP/CR – loại 5GM5 (theo tiêu chuẩn VDE 0207 – Part 21) |

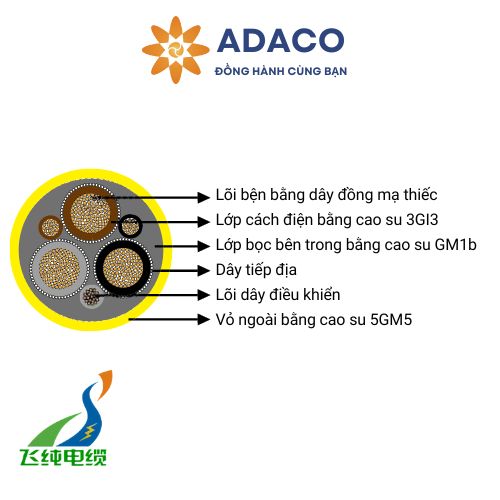

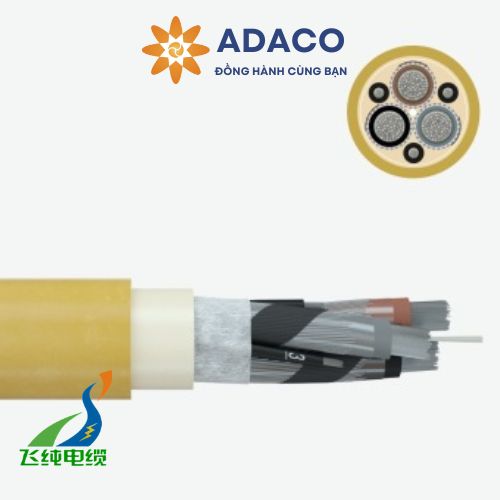

Hình ảnh minh họa dưới đây sẽ giúp quý vị và các bạn hình dung rõ hơn về cấu tạo của cáp điện NSSHOEU 3E + ST:

1.2. Cấu hình và thông số kỹ thuật của cáp điện cáp điện NSSHOEU 3E + ST 0.6/1kV
Để giúp quý vị và các bạn nắm được các cấu hình cáp và thông số kỹ thuật tương ứng. ADACO xin gửi đến quý vị và các bạn bảng tổng hợp các cấu hình và kích thước cáp tương ứng. Mời quý vị và các bạn tham khảo:



1.2.1. Sự khác biệt giữa cấu hình cáp điện NSSHOEU 3E + ST so với các dòng cáp điện (N)SSHOEU-O, (N)SSHOEU-J so và (N)SSHOEU
Cấu hình của dòng cáp điện NSSHOEU 3E + ST có một số thành phần cấu tạo khác biệt so với các dòng cáp điện (N)SSHOEU-O và (N)SSHOEU-J có phần đơn giản hơn so với cáp điện (N)SSHOEU. Cụ thể ta có thể thấy rõ thông qua phần thông số cấu hình của cáp như sau:
- Cáp điện NSSHOEU 3E + ST có các loại cấu hình chứa dây tiếp địa, dây trung tính và được bọc bằng chất liệu Sillicon góp phần tăng cường độ mềm dẻo linh hoạt của cáp.
- Đối với (N)SSHOEU-J dòng cáp điện này có cấu hình đa dạng với nhiều dây dẫn hơn (đơn lõi và đa lõi), nhưng tiết diện lõi dây ở mức vừa và nhỏ (càng nhiều dây pha tiết diện dây càng nhỏ).
- Cáp điện NSSHOEU 3E + ST là sự kết hợp cá cáp điều khiển, cáp truyền tín hiệu (cáp quang) với tiết diện cáp ở mức vừa và lớn, kéo theo đó là trọng lượng của cáp lớn.
1.2.2. Ý nghĩa của ký hiệu cấu hình cáp điện NSSHOEU 3E + ST
Cáp điện NSSHOEU 3E + ST nhìn chung có 3 loại chính với các ký hiệu cấu hình điển hình như sau:
Cấu hình | Diễn giải |
3×2.5+3×2.5/3E | 3×2.5: 3 dây pha, mỗi lõi tiết diện 2.5 mm²
3×2.5/3E: 3 dây cáp tín hiệu, điều khiển kèm theo 1 dây tiếp địa có 3 dây dẫn bên trong (3 lõi). |
3×2.5+3×2.5/3E+3×1.5ST | 3×2.5: 3 dây pha, mỗi lõi tiết diện 2.5 mm²
3×2.5/3E: 3 dây trung tính, tiết diện lõi 2.5 mm². Và “/3E” tương đương với cáp có 3 lõi pha và 3 lõi trung tính, tổng cộng 6 lõi =>> Tổng cộng 6 dây dẫn (3 dây pha + 3 dây trung tính) 3×1.5ST: 3 dây tiếp địa, mỗi dây có tiết diện lõi 1.5 mm². ST là ký hiệu chỉ rằng các lõi bảo vệ này là lõi dẫn điện riêng biệt (Separate Conductor). |
3×2.5/2.5KON | 3×2.5: Cáp có 3 dây pha, mỗi dây pha có tiết diện lõi dây 2.5 mm².
2.5KON: Dây trung tính cũng có tiết diện lõi dây 2.5 mm², bằng với tiết diện lõi pha. (KON là ký hiệu chỉ rằng lõi trung tính có cùng tiết diện với lõi pha). |
1.3.Đặc tính và tiêu chuẩn kỹ thuật tương ứng của cáp điện cáp điện NSSHOEU 3E + ST điện áp định mức 0.6/1kV
Dưới đây là bảng tổng hợp một số đặc tính và tiêu chuẩn kỹ thuật tương ứng của cáp điện mềm (N)SSHÖU chịu tải lớn được ADACO tổng hợp. Mời quý vị và các bạn cùng tham khảo:
Tiêu chí | Mô tả |
Cấu tạo | Theo tiêu chuẩn VDE 0250 Part 812 |
Yêu cầu chung | Tiêu chuẩn VDE 0250 Part 1 |
Hướng dẫn sử dụng | Tuân thủ VDE 0298 Part 3 và VDE 0298 Part 4 |
Các bài kiểm tra về điện | Đáp ứng tiêu chuẩn VDE 0472 các Part 501, 502, 503, 508, 512 |
Các bài kiểm tra phi điện | Tuân thủ VDE 0472 các Part 401, 402, 602, 303, 615, 613 |
Điện trở kháng dây dẫn | Đáp ứng tiêu chuẩn VDE 0295 và IEC 60228 |
Chống cháy | Đáp ứng các tiêu chuẩn:
|
Kháng dầu | Đáp ứng tiêu chuẩn:
|
1.4. Đặc điểm vận hành của cáp điện cáp điện NSSHOEU 3E + ST
Ngoài các đặc tính và tiêu chuẩn kỹ thuật tương ứng nêu trên. Cáp điện dẻo (N)SSHOEU 3E + STcòn có những đặc điểm vận hành, đáp ứng tiêu chuẩn kỹ thuật như sau:
Tiêu chí | Mô tả |
Điện áp định mức (U0/U) | 600 / 1000 V (tương đương 0.6/1kV) |
Điện áp xoay chiều | 3 kV |
Nhiệt độ vận hành dây dẫn tối đa | 90°C |
Nhiệt độ ngắn mạch tối đa | 250°C (tối đa 5 giây) |
Nhiệt độ vận hành | Khi vận hành cơ động: từ -25°C tới +80°C |
Khi vận hành cố định: từ -40°C tới +80°C | |
Nhiệt độ tối thiểu ở môi trường lắp đặt | -15°C |
Bán kính uốn tối thiểu | Theo tiêu chuẩn VDE 0298 – Part 3 – Tab.3 |
Khả năng chịu tải điện | Theo tiêu chuẩn DIN VDE 0298 – Part 4 – Tab. 15 |
2. Ứng dụng của cáp điện cáp điện NSSHOEU 3E + ST 0.6/1kV
Cáp điện (N)SSHOEU thường được sử dụng để kết nối các thiết bị và máy móc di động đòi hỏi cáp điện cần có khả năng chịu lực cơ học rất cao và hoạt động trong khu vực khô và ẩm ướt, ngoài trời và trong khu vực có nguy cơ cháy nổ, đặc biệt là trong khai thác mỏ, tại mỏ đá và công trường xây dựng. Thường thì cáp (N)SSHÖU sẽ được lắp đặt vận hành cố định như là một cáp truyền tải điện thông thường trong khu vực khai khoáng, hầm lò hay các ứng dụng khác tương.
3. Đặt mua cáp điện cáp điện NSSHOEU 3E + ST 0.6/1kV giá tốt – liên hệ ADACO
Với những đặc điểm nổi bật về khả năng chịu tải và lực, cáp điện NSSHOEU 3E + ST 0.6/1kV chính là một giải pháp đáng tin cậy đáp ứng các nhu cầu ứng dụng trong ngành công nghiệp khai khoáng. Sản phẩm cáp điện đáp ứng tiêu chuẩn VDE của Đức và hiện đang được Feichun ủy quyền phân phối chính thức bởi ADACO tại Việt Nam.
Nếu quý đối tác đang tìm kiếm cáp điện cáp điện NSSHOEU 3E + ST 0.6/1kV chất lượng cao, hãy liên hệ ngay với ADACO qua hotline: 0888 12 15 18 để được tư vấn và hỗ trợ. Đội ngũ kỹ thuật viên và nhân viên kinh doanh nhiều năm kinh nghiệm của ADACO sẽ giúp anh/chị tìm hiểu thông tin chi tiết về mức giá, số lượng/độ dài cáp tối thiểu cũng như hỗ trợ thiết kế theo nhu cầu riêng của doanh nghiệp của anh/chị. Đừng bỏ lỡ cơ hội sở hữu một sản phẩm ưu việt, liên hệ ngay với ADACO để biết thêm chi tiết.
