Trong dòng cáp điện phục vụ khai thác khoáng sản, tính linh hoạt và khả năng thích ứng với các điều kiện, thiết bị sử dụng là một trong những lợi thế giúp tiết kiệm chi phí vận hành và đầu tư trong quá trình khai thác. Thấu hiểu điều này, nhà sản xuất cáp điện đặc biệt hàng đầu tới từ Trung Quốc, An Huy – Phi Xuân đã sản xuất dòng cáp điện loại 209 điện áp từ 1.1 đến 11 kV (tùy loại) dựa theo tiêu chuẩn kỹ thuật AS/NZS của các nước châu Úc (gồm Úc và New Zealand). Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết về sản phẩm cáp điện phục vụ ngành khai khoáng này.
1. Tổng quan về dòng cáp điện loại 209 điện áp từ 1.1 đến 11 kV
Cáp điện loại 209 hay cáp kéo dây loại 209 (Type 209) là loại cáp điện chuyên dụng dùng để truyền tải điện cho các máy móc và thiết bị cần sự cơ động tới các khu vực, vị trí trong mỏ khai thác.
Vậy dòng cáp điện loại 209 này có thành phần, cấu tạo gì để thích ứng với nhu cầu sử dụng cáp để đi dây và kéo cáp cơ động trong quá trình máy móc hoạt động trong mỏ khai thác ? Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết trong phần nội dung dưới đây.
1.1. Cấu tạo của cáp điện loại 209 điện áp từ 1.1 đến 11 kV cho ứng dụng cuộn cáp trong khai thác mỏ lộ thiên
Thành phần cấu tạo của cáp điện loại 209 dùng cho ứng dụng cần kéo cáp, bao gồm:
Chi tiết | Mô tả |
3 x dây pha | Lõi dây pha được làm từ các sợi đồng mạ thiếc được cán mỏng và bện xoắn |
Lớp bọc dây pha | bọc bằng hợp chất bán dẫn (đối với những loại cáp có điện áp định mức từ 3,3/3,3kV trở lên). |
Lớp cách điện | EPR |
Lớp bọc lớp cách điện | Hợp chất cao su bán dẫn |
Lớp bọc composite (dây tiếp địa) | Bện bằng các sợi đồng mạ thiếc xen lẫn các sợi polyester. |
Khung phân tách các dây (chất làm đầy) | PCP bán dẫn |
Dây điều khiển trung tâm có thể mở rộng x 1 | Dây đồng mềm dẻo, mạ thiếc bọc bằng cao su EPR |
Vỏ ngoài | Vỏ bọc bằng PCP hạng nặng. Lớp bọc CPE hoặc CSP hạng nặng cũng có thể được thiết kế thay thế theo yêu cầu. |

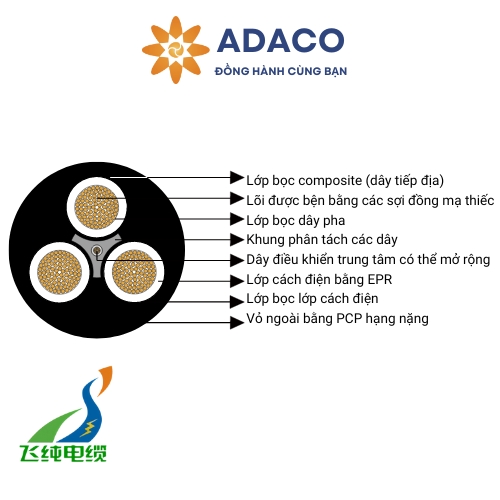

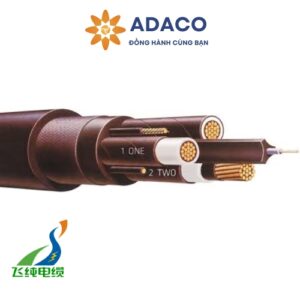

Dưới đây là hình ảnh minh họa cấu tạo cáp điện loại 209 có các loại với điện áp từ 1.1 đến 11 kV, cáp được sản xuất theo tiêu chuẩn kỹ thuật về cáp điện AS/NZS. Mời quý vị và các bạn tham khảo.

1.2. Cấu hình và kích thước của cáp điện loại 209 điện áp từ 1.1 đến 11 kV dùng cho ứng dụng cần kéo cáp
Dưới đây là hình ảnh bảng thông số kích thước tương ứng với một số cấu hình của cáp điện loại 209 điện áp định mức từ 1.1 đến 11 kV dùng cho các ứng dụng cần kéo cáp trên các thiết bị khai thác mỏ cơ động. Mời quý vị và các bạn tham khảo:
1.3. Tiêu chuẩn kỹ thuật mà cáp điện loại 209 đáp ứng
Cáp kéo dây dùng trong khai khoáng loại 209 sản xuất đáp ứng các tiêu chuẩn AS/NZS (của khối các nước châu Úc, bao gồm: Australia và New Zealand), cụ thể:
- AS/NZS 1802:2003: tiêu chuẩn về cáp điện lắp đặt cố định
- AS/NZS 1125: tiêu chuẩn về dây và cáp điện, bao gồm các yêu cầu về vật liệu, kích thước, tính năng và phương pháp thử nghiệm.
- AS/NZS 3808: Yêu cầu về thử nghiệm và chứng nhận
- AS/NZS 5000.1: Tiêu chuẩn thiết kế chung cho cáp điện
2. Ứng dụng của cáp điện loại 209
Cáp điện loại 209 được dùng cho các ứng dụng cần kéo cáp truyền tải điện cho các thiết bị và máy móc phục vụ hoạt động khai thác khoáng sản, chẳng hạn như: máy khoan (drills), các loại máy móc và công cụ cầm tay sử dụng điện sẽ sử dụng những dòng cáp điện 209 với điện áp định mức nhỏ (chẳng hạn như các cáp thuộc dòng Type 209.1).
3. Đặt mua, thiết kế cáp điện loại 209 chuẩn AS/NZS – liên hệ ngay ADACO
Nếu quý khách quan tâm đến sản phẩm cáp điện loại 209 (Type 209) dùng cho các các thiết bị, máy móc cần kéo cáp để truyền tải điện ổn định, liên tục trong quá trình khai thác mỏ. Vui lòng liên hệ trực tiếp với ADACO qua holtine: 0888 12 15 18 để chúng tôi có thể hỗ trợ nhanh nhất.
