Các hoạt động khai thác thác cát diễn ra ngày càng dày đặc nhằm đáp ứng nhu cầu thị trường trong nước và xuất khẩu. Thấu hiểu điều này, nhà sản xuất cáp điện đặc biệt hàng đầu tới từ Trung Quốc, An Huy – Phi Xuân đã sản xuất dòng cáp điện kiểu 260 điện áp từ 1.1 đến 11 kV (tùy loại) dựa theo tiêu chuẩn kỹ thuật AS/NZS của các nước châu Úc. Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết về sản phẩm cáp điện phục vụ ngành khai khoáng này.
1. Tổng quan về dòng cáp điện kiểu 260 điện áp từ 1.1 đến 11 kV
cáp điện kiểu 260 hay cáp kéo dây loại 260 (Type 260) là loại cáp điện chuyên dụng dùng để làm cáp trung chuyển để cung cấp điện khi cần, đặc biệt là cho các máy móc, trạm biến áp cơ động phục vụ hoạt động khai thác cát.
Vậy dòng cáp điện kiểu 260 này có thành phần, cấu tạo gì để thích ứng với nhu cầu sử dụng cáp để đi dây và kéo cáp cơ động trong quá trình máy móc hoạt động trong hoạt động khai thác cát? Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết trong phần nội dung dưới đây.
1.1. Cấu tạo của cáp điện kiểu 260 điện áp từ 1.1 đến 11 kV cho ứng dụng cuộn cáp trong khai thác mỏ lộ thiên
Thành phần cấu tạo của cáp điện kiểu 260 dùng cho ứng dụng cần kéo cáp, bao gồm:
Chi tiết | Mô tả |
3 x dây pha | Lõi dây pha được làm từ các sợi đồng mạ thiếc được cán mỏng và bện xoắn |
Lớp bọc dây pha | Hợp chất bán dẫn (đối với những loại cáp có điện áp định mức từ 3,3/3,3kV trở lên). |
Lớp cách điện | EPR |
Lớp bọc lớp cách điện | Hợp chất cao su bán dẫn |
Lớp bọc composite (dây tiếp địa) | Bện bằng các sợi đồng mạ thiếc xen lẫn các sợi polyester. |
Khung phân tách các dây (chất làm đầy) | PCP bán dẫn |
Cáp điều khiển tích hợp x 3 | Dây đồng mềm dẻo, mạ thiếc bọc bằng cao su EPR |
Lớp vỏ bên trong | Vỏ bằng PCP, có thể sử dụng CPE/CSP để thiết kế (theo yêu cầu của khách hàng). |
Bọc giáp nhẹ | Sợi thép carbon thấp (nhẹ) mạ kẽm. |
Vỏ ngoài | Vỏ bọc bằng PCP hạng nặng. Lớp bọc CPE hoặc CSP hạng nặng cũng có thể được thiết kế thay thế theo yêu cầu. |

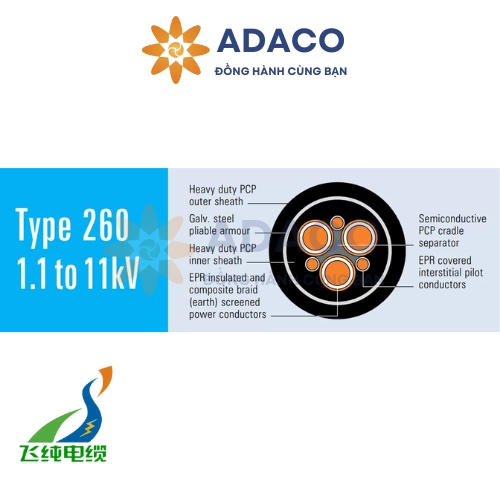

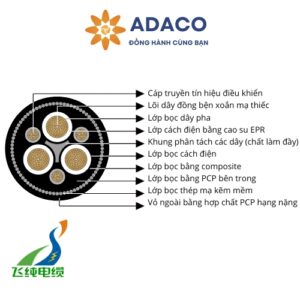

Dưới đây là hình ảnh minh họa cấu tạo cáp điện kiểu 260 có các loại với điện áp từ 1.1 đến 11 kV, cáp được sản xuất theo tiêu chuẩn kỹ thuật về cáp điện AS/NZS. Mời quý vị và các bạn tham khảo.
1.2. Cấu hình và kích thước của cáp điện kiểu 260 điện áp từ 1.1 tới 11 kV dùng cho ứng dụng cần kéo cáp
Dưới đây là hình ảnh bảng thông số kích thước tương ứng với một số cấu hình của cáp điện kiểu 260 điện áp định mức từ 1.1 đến 11 kV dùng cho các ứng dụng như: các loại máy móc, máy đào tường dài trong mỏ khai thác khoáng sản. Mời quý vị và các bạn tham khảo:




1.3. Tiêu chuẩn kỹ thuật mà cáp điện kiểu 260 đáp ứng
Cáp kéo dây dùng trong khai khoáng loại 260 sản xuất đáp ứng các tiêu chuẩn AS/NZS (của khối các nước châu Úc, bao gồm: Australia và New Zealand), cụ thể:
- AS/NZS 1802:2003: tiêu chuẩn về cáp điện lắp đặt cố định.
- AS/NZS 1125: tiêu chuẩn về dây và cáp điện, bao gồm các yêu cầu về vật liệu, kích thước, tính năng và phương pháp thử nghiệm.
- AS/NZS 3808: Yêu cầu về thử nghiệm và chứng nhận.
- AS/NZS 5000.1: Tiêu chuẩn thiết kế chung cho cáp điện.
2. Ứng dụng của cáp điện kiểu 260
Cáp điện kiểu 260 được dùng cho các ứng dụng cần kéo cáp trung chuyển (feeder cables) truyền tải điện cho các thiết bị và máy móc phục vụ hoạt động khai thác khoáng sản đặc biệt là các máy móc, máy biến áp phục vụ các thiết bị hoạt động khai thác cát.
3. Đặt mua, thiết kế cáp điện kiểu 260 chuẩn AS/NZS – liên hệ ngay ADACO
Nếu quý khách quan tâm đến sản phẩm cáp điện kiểu 260 (Type 260) dùng cho làm cáp trung chuyển dòng điện từ nguồn cấp tới máy móc trong quá trình khai thác cát và các khoáng sản khác. Vui lòng liên hệ trực tiếp với ADACO qua holtine: 0888 12 15 18 để chúng tôi có thể hỗ trợ nhanh nhất.
