Là ngành công nghiệp nặng và có tính chất đặc thù nên các sản phẩm kỹ thuật ứng dụng trong ngành công nghiệp khai khoáng luôn đòi hỏi khả năng hoạt động bền bỉ trong điều kiện môi trường khai thác có nhiều yếu tố bất lợi. Nhằm đáp ứng nhu cầu sử dụng cho các thiết bị, máy móc hoạt động trong ngành khai khoáng, nhà sản xuất cáp điện đặc biệt hàng đầu Trung Quốc – Feichun đã sản xuất dòng cáp điện di động 3 pha thân tròn SHD-PCG 2kV. Dòng cáp điện được thiết kế đặc biệt để đảm bảo an toàn và tối ưu hiệu suất truyền tải điện cho các thiết bị máy móc trực tiếp tham gia vào quá trình khai thác mỏ. Vậy dòng cáp điện SHD-PCG 2kV này có gì khác biệt so với những dòng cáp điện PCG này có gì khác biệt so với các dòng cáp điện SHD-CGC và SHD-GC? Hãy cùng ADACO tìm hiểu tiết trong bài viết này.
1. Tổng quan về cáp điện di động 3 pha thân tròn SHD-PCG 2kV
Các tính năng nổi bật của cáp điện di động 3 pha thân tròn SHD-PCG 2kV như: hệ thống dây kiểm tra tiếp địa và tiếp địa, lớp bọc lót bằng kim loại cán mỏng và khả năng chịu tải nặng, sản phẩm cáp điện di động 3 pha thân tròn SHD-PCG 2kV có thể nói là tiên tiến hơn so với các dòng cáp điện SHD-GC và SHD-CGC về mặt cấu tạo, điều này sẽ được ADACO làm rõ hơn trong phần nội dung về cấu tạo của cáp được đề cập dưới đây. Quý vị và các bạn hãy cùng theo dõi.
Tên quốc tế của sản phẩm:
- Type SHD-PCG Three-Conductor Round Portable Power Cable 2kV
- Type SHD-PCG Portable Mining Power Cable With Control Conductor 2000 Volts 90˚C (định danh theo cách gọi của Feichun)
Một số tên gọi Việt hóa:
- Cáp điện di động thân tròn SHD-PCG 3 dây pha 2kV hoặc Cáp điện di động thân tròn SHD-PCG 3 dây pha 2000V
- Cáp điện kéo thân tròn SHD-PCG 3 dây pha 2kV hoặc Cáp điện kéo thân tròn SHD-PCG 3 dây pha 2000V
- Cáp điện thân tròn ba pha SHD-PCG 2kV hoặc Cáp điện ba pha thân tròn SHD-PCG 2000V
1.1. Một số tính năng đặc trưng của chính của cáp điện 3 pha SHD-PCG 2kV
Một số tính năng đặc trưng chính của cáp điện di động thân tròn SHD-PCG, 3 dây pha, điện áp định mức 2kV, có thể kể đến như:
- Cáp dùng cho các ứng dụng cần kéo cáp, di chuyển cáp thường xuyên để cung cấp, truyền tải dòng điện cho các thiết bị dùng trong ngành công nghiệp khai khoáng.
- Điện áp định mức lên tới 2kV.
- Cáp được thiết kế đặc biệt dùng trong các môi trường có điều kiện hoạt động khắc nghiệt như môi trường khai thác trong hầm lò, với thành phần cấu tạo và cấu trúc cáp đảm bảo độ cứng, mềm dẻo, khả năng chịu nhiệt và mài mòn cao.
1.2. Thành phần cấu tạo chính của cáp điện 3 pha SHD-PCG 2kV
- 3 lõi dây pha bằng đồng với lớp cách điện có khả năng chịu nhiệt cao.
- Lớp vỏ bọc bên ngoài bằng cao su (CPE) hoặc vật liệu nhựa tổng hợp cao phân tử có khả năng chịu nhiệt (PVC) có khả năng chống mài mòn và các tác động có hại từ môi trường (tia UV, nước,vv).
- Có lớp vỏ bọc kim loại bên ngoài để chống nhiễu và đảm bảo tiếp địa.
- Dây kiểm tra tiếp địa (ground check conductor) và dây tiếp địa ở tâm cáp để kiểm tra và giám sát tiếp địa.
Vậy để đáp ứng yêu cầu phục vụ các thiết bị trong ngành khai khoáng. cáp điện di động thân tròn SHD-PCG cấu tạo 3 dây pha và điện áp định mức 2kV có cấu tạo và cấu trúc của cáp tuân thủ theo tiêu chuẩn kỹ thuật nào? Các đặc tính cơ học, hóa học,vv mà cáp cần tuân thủ dựa theo tiêu chuẩn, tiêu chí nào? Mời quý vị và các bạn cùng ADACO tiếp tục khám phá trong nội dung dưới đây của bài viết.

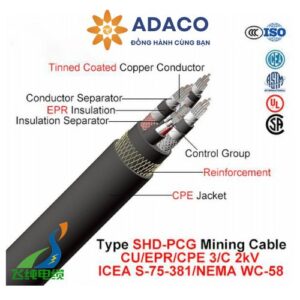

2. Cấu tạo của cáp điện di động 3 pha thân tròn SHD-PCG 2kV
Dưới đây là bảng tổng hợp một số thông tin liên quan tới cấu tạo của cáp điện di động SHD-PCG 2kV (thân cáp tròn, 3 dây pha dẫn điện) dùng cấp điện cho các máy móc, thiết bị tham gia khai thác khoáng sản trực tiếp, mời quý vị và các bạn tham khảo:
Thành phần | Mô tả |
Lõi dây dẫn | Dây đồng mạ thiếc được làm mềm và bện (từ nhiều sợi cáp)
(theo tiêu chuẩn ASTM B 172) |
Lớp cách điện | Cao su etylen propylene (EPR)
(theo chuẩn ICEA S-75-381/NEMA WC 58) |
Lớp bọc cách điện | Dây bện bằng đồng/bện xoắn
(theo chuẩn ICEA S-75-381/NEMA WC 58) |
Hệ thống dây kiểm tra tiếp địa | Dây đồng mạ thiếc
Lớp bọc cách điện và cách nhiệt bằng EPR Màu sắc của lớp cách điện và nhiệt: Màu đen, màu trắng và màu đỏ (tương ứng với màu của 3 dây khác nhau). |
Dây tiếp địa | Dây lõi đồng mạ thiếc, được đặt ở tâm cáp |
Vỏ ngoài của cáp | Polyethylene clo hóa được gia cố siêu nặng (CPE), màu đen.
(theo chuẩn CAN/CSA C22.2 No. 96) |
Lưu ý:
- Các chất liệu như: CSP/PCP/NBR/PVC đều có thể được thiết kế làm vỏ ngoài của cáp theo yêu cầu của khách hàng.
- Vỏ cáp hai lớp có sợi gia cố ở giữa cũng là một lựa chọn có thể được thiết kế theo yêu cầu thiết kế cáp riêng.

3. Cáp điện di động ba pha SHD-PCG có cấu tạo gì đặc biệt so với các dòng cáp điện SHD-CGC và SHD-GC ?
Nếu nhìn vào hình ảnh mô phỏng cấu tạo và thông số kỹ thuật thì dòng cáp điện SHD-PCG có 3 dây kiểm tra tiếp địa (được gộp vào cùng 1 dây). Trong khi đó, dòng cáp điện SHD-CGC lại được cấu tạo với 3 dây tiếp địa nằm xung quanh 3 vị trí tách biệt, đan xen giữa các dây dẫn điện trong cấu tạo của cáp. Và với cáp điện SHD-GC thì chỉ có 1 dây kiểm tra tiếp địa và 2 dây tiếp địa nằm đan xen giữa các dây dẫn điện bên trong cáp.

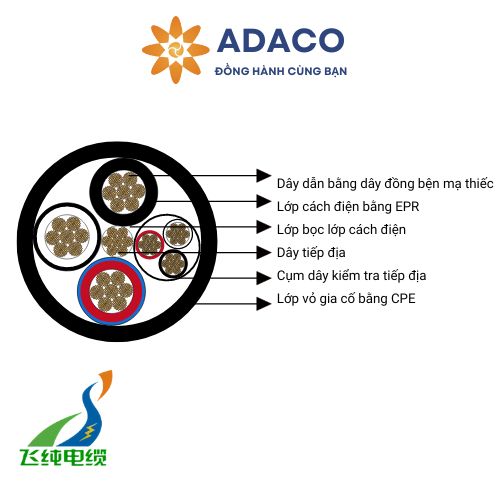

Dưới đây là một số hình ảnh minh họa cụ thể dựa theo cấu tạo mặt cắt của dây cáp điện di động thân tròn SHD-PCG với các dòng cáp SHD-CGC và SHD-GC. Mời quý vị và các bạn tham khảo.


4. Cấu hình và kích thước cáp điện di động thân tròn SHD-PCG 3 dây dẫn 2kV
Để được cấp phép sử dụng trong công nghiệp khai khoáng, sản phẩm cáp điện cáp điện di động 3 pha thân tròn SHD-PCG 2kV cần đáp ứng những tiêu chuẩn và quy định sau, mời quý vị và các bạn tham khảo.


5. Tiêu chuẩn kỹ thuật mà cáp điện di động thân tròn SHD-PCG 3 dây dẫn 2kV đáp ứng
Để được cấp phép sử dụng trong công nghiệp khai khoáng, sản phẩm cáp điện cáp điện di động thân tròn SHD-PCG 3 dây dẫn 2kV cần đáp ứng những tiêu chuẩn và quy định sau, mời quý vị và các bạn tham khảo.
Tiêu chuẩn | Mô tả |
ICEA S-75-381/NEMA WC 58 |
|
ASTM B 172 |
|
ASTM B 33 |
|
CAN/CSA C22.2 No. 96 |
|
6. Ứng dụng tiêu biểu của cáp điện di động 3 pha thân tròn SHD-PCG 2kV
Chức năng của cáp điện di động SHD-PCG 3 dây pha, điện áp định mức 2kV là cáp điện hạng năng dùng trong công nghiệp khai khoáng, cáp được sử dụng chuyên dụng cho máy đào theo bề mặt phẳng (longwall shearers) – chuyên dùng trong khai thác mỏ than theo bề mặt phẳng dọc như tường trong các khu vực hầm mỏ. Các thiết bị này thường đòi hỏi phải cáp điện phải có cấu hình cáp tối thiểu gồm: có 3 dây dẫn điện phải được bọc bảo vệ và 3 dây điều khiển không cần bảo vệ cùng với một dây tiếp địa.
Cáp điện ba pha hạng năng này được sử dụng chuyên dụng cho máy cắt theo bề mặt phẳng dọc (longwall shearers) – là cáp điện hạng năng dùng trong công nghiệp khai khoáng, đặc biệt trong khai thác mỏ than theo bề mặt phẳng dọc như tường trong các khu vực hầm mỏ. Các thiết bị này thường đòi hỏi phải cáp điện phải có cấu hình cáp tối thiểu gồm: có 3 dây pha phải được bọc bảo vệ và 3 dây điều khiển không cần bảo vệ cùng với một dây tiếp địa.
7. Đặt mua, thiết kế riêng cấu hình cáp điện di động 3 pha thân tròn SHD-PCG 2kV giá tốt – liên hệ ADACO
Thông qua những thông tin đầy đủ và chi tiết về thông số, đặc tính kỹ thuật, điện áp định mức và tiêu chuẩn kỹ thuật đáp ứng. Hi vọng quý đối tác và khách hàng có thể an tâm khi lựa chọn cáp điện di động 3 pha thân tròn SHD-PCG 2kV làm cáp điện truyền tải điện cho thiết bị, máy móc trong doanh nghiệp, đơn vị của mình phục vụ quá trình khai và vận hành tại các khu vực nhà máy, xí nghiệp, khu vực khai thác khoáng sản,vv,… Đảm bảo an toàn lao động và phòng ngừa những rủi ro không đáng có xảy ra trong quá trình khai thác, phòng ngừa vấn đề an toàn cháy nổ diễn ra.
Hãy liên hệ với ADACO ngay qua hotline: 0888 12 15 18 để được trợ giúp và nhận các thông tin chi tiết về giá cả, số lượng/độ dài tối thiểu để nhà sản xuất tiến hành sản xuất cáp theo đơn hàng.
