Trong bài trước, ADACO đã giới thiệu tới quý vị và các bạn về sản phẩm cáp điện loại 241 được sản xuất theo tiêu chuẩn AS/NZS dùng trong ngành khai khoáng. Bên cạnh dòng cáp điện type 241 này còn có một biến thể được thiết kế với độ đàn hồi cáp tốt, đó là cáp điện Type 241 Superflex với điện áp định mức từ 1.1 đến 6.6 kV. Vậy dòng cáp điện loại 241 siêu dẻo này có gì đặc biệt? Hãy cùng ADACO tìm hiểu chi tiết trong nội dung dưới đây nhé!
1. Tổng quan về cáp điện Type 241 Superflex sản xuất theo tiêu chuẩn AS/NZS
Cáp điện loại 241 siêu dẻo (Type 241 Superflex) điện áp 1.1 đến 6.6 kV là dòng cáp điện được sản xuất nhằm phục vụ hệ thống monorail nhỏ với vòng cáp hẹp, giúp tiết kiệm không gian trên hệ thống cầu trục ray đơn, giảm nguy cơ rối cáp, vướng cáp trong quá trình vận hành.
Vậy cấu tạo của cáp điện Type 241 Superflex có gì đặc biệt để có thể đáp ứng yêu cầu về độ mềm dẻo và linh hoạt để sử dụng làm hệ thống cáp treo cầu trục? Hãy cùng ADACO tìm hiểu chi tiết trong phần nội dung dưới đây.
1.1. Về cấu tạo của cáp điện loại 241 Superflex
Cáp điện siêu dẻo loại 241 có cấu tạo gồm các thành phần khá tương đồng với dòng cáp điện Type 241 thông thường, cụ thể như sau:
Chi tiết | Mô tả |
3 x dây pha | Lõi dây pha được làm từ các sợi đồng mạ thiếc được cán mỏng và bện xoắn |
Lớp bọc dây pha | Hợp chất bán dẫn (đối với những loại cáp có điện áp định mức từ 3,3/3,3kV trở lên). |
Lớp cách điện | EPR |
Lớp bọc lớp cách điện | Hợp chất cao su bán dẫn |
Dây tiếp địa x 3
(nằm xen kẽ phía ngoài giữa các dây pha) |
Bọc bằng lớp PCP bán dẫn cùng với lõi dây làm từ các sợi đồng cán mỏng mạ thiếc |
Khung phân tách các dây (chất làm đầy) | PCP bán dẫn |
Lớp bọc lõi tổng thể | Dùng hợp chất bán dẫn PCP làm đầy và bao phủ |
Cáp điều khiển mở rộng
(đặt ở tâm cáp) |
Dây đồng mềm dẻo, mạ thiếc bện xoắn được bọc cách điện bằng cao su EPR |
Lớp gia cố bằng sợi bện | Lớp gia cố bằng các sợi dệt mở |
Vỏ ngoài | Vỏ bọc bằng PCP hạng nặng. Lớp bọc CPE hoặc CSP hạng nặng cũng có thể được thiết kế thay thế theo yêu cầu. |

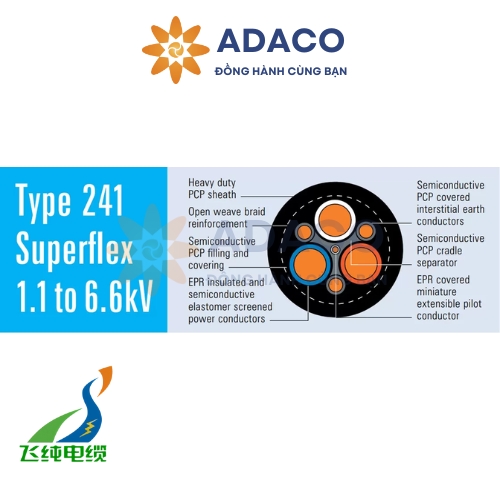

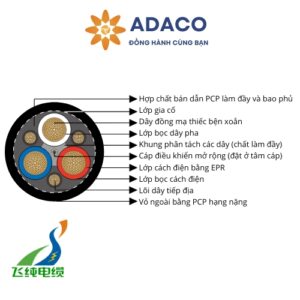

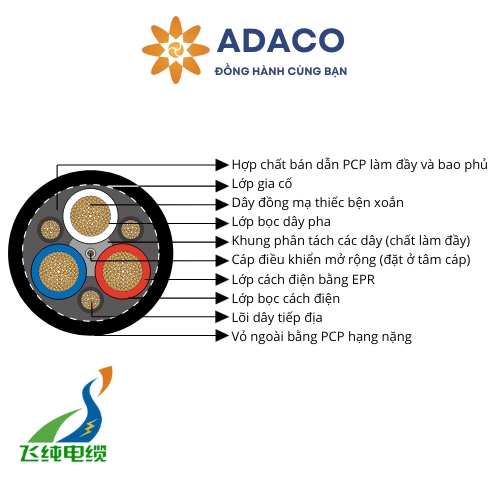

Dưới đây là ảnh minh họa chi tiết cấu tạo trong cáp điện Type 241 Superflex điện áp từ 1.1 đến 6.6 kV:

1.2. Cấu hình và kích thước của cáp điện Type 241 Superflex điện áp từ 1.1 tới 6.6 kV dùng làm cáp treo cầu trục
Dưới đây là hình ảnh bảng thông số kích thước tương ứng với một số cấu hình của cáp điện siêu dẻo loại 241 điện áp định mức từ 1.1 đến 6.6. kV dùng cho làm cáp điện cho cầu trục dầm đơn. Mời quý vị và các bạn tham khảo:



1.2.1. Điểm khác biệt giữa cáp điện loại 241 thông thường và cáp điện loại 241 siêu dẻo
Có thể thấy, dòng cáp điện 241 siêu dẻo có số lượng cấu hình cáp ít hơn so với dòng 241 thông thường. Điều này nhằm đảm bảo tính chất đàn hồi, linh hoạt của cáp đáp ứng được yêu cầu vận hành thực tế dựa theo tiêu chuẩn kỹ thuật và mức độ an toàn được đánh giá trong quá trình vận hành thực tế.
1.3. Tiêu chuẩn kỹ thuật mà cáp điện Type 241 Superflex đáp ứng
Cáp điện loại 241 siêu dẻo được sản xuất đáp ứng các tiêu chuẩn kỹ thuật AS/NZS (của khối các nước châu Úc, bao gồm: Australia và New Zealand), theo các tiêu chí, tiêu chuẩn cụ thể như:
- AS/NZS 1802:2003: tiêu chuẩn về cáp điện lắp đặt cố định.
- AS/NZS 1125: tiêu chuẩn về dây và cáp điện, bao gồm các yêu cầu về vật liệu, kích thước, tính năng và phương pháp thử nghiệm.
- AS/NZS 3808: Yêu cầu về thử nghiệm và chứng nhận.
- AS/NZS 5000.1: Tiêu chuẩn thiết kế chung cho cáp điện.
2. Ứng dụng của cáp điện loại 241 siêu dẻo sản xuất đạt tiêu chuẩn AS/NZS
Thuộc dòng cáp kéo dây dùng trong khai thác khoáng sản, cáp điện Type 241 Superflex được dùng cho ứng dụng đi dây cáp điện trên cầu trục, nhằm giảm thiểu bán kính uốn tối thiểu của cáp nhỏ hơn thông thường. Điều này nhằm tạo ra vòng cáp hẹp hơn, cho phép tiết kiệm không gian cho những thiết bị khác trên cầu trục có thêm khoảng cách để hoạt động một cách an toàn.
3. Đặt mua, thiết kế cáp điện Type 241 Superflex chuẩn AS/NZS – liên hệ ngay ADACO
Nếu quý vị và các bạn cần thêm thông tin hoặc tư vấn, báo giá chi tiết sản phẩm cáp điện Type 241 Superflex chuyên dụng cho đi dây tiếp điện trên cầu trục dầm đơn (monorail) nhỏ, cần sử dụng cáp điện có bán kính uốn tự nhiên nhỏ hơn so với thông thường, đảm bảo các vòng cáp khi thu hẹp sẽ nhỏ hơn thông thường, tránh tình trạng vướng cáp vào các thiết bị khác. Vui lòng liên hệ trực tiếp với ADACO qua holtine: 0888 12 15 18 để chúng tôi có thể hỗ trợ nhanh nhất.
