Trong ngành cáp điện công nghiệp nói riêng và kỹ thuật công nghiệp nói chung. Các sản phẩm kỹ thuật, cơ khí, chế tạo từ Đức luôn được đánh giá cao về tính ổn định và bền bỉ trong quá trình vận hành, hoạt động. Và ADACO sẽ giới thiệu tới quý vị và các bạn một sản phẩm cáp điện hạ thế cho cần cẩu, cẩu trục được nhà sản xuất cáp điện đặc biệt Feichun sản xuất theo tiêu chuẩn VDE về cáp điện của Đức, đó là cáp điện (N)SHTÖU. Mời quý vị và các bạn cùng tìm hiểu chi tiết.

1. Tổng quan về cáp điện NSHTÖU

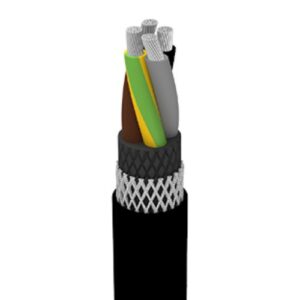

Cáp điện (N)SHTÖU – loại cáp điện được thiết kế đặc biệt, nhằm đáp ứng nhu cầu cho các tác vụ cần sử dụng cáp cuộn. Cáp điện (N)SHTÖU có khả năng chịu lực kéo và lực xoắn, cung cấp kết nối và tín hiệu điều khiển cho các thiết bị nâng hạ, palăng, phương tiện vận tải có khả năng chịu tải cơ học lớn. Cáp thường được sử dụng trên tang trống, tang cuốn cáp trong điều kiện khí hậu khô, ẩm ướt hoặc điều kiện phòng ẩm, độ ẩm trong công nghiệp.

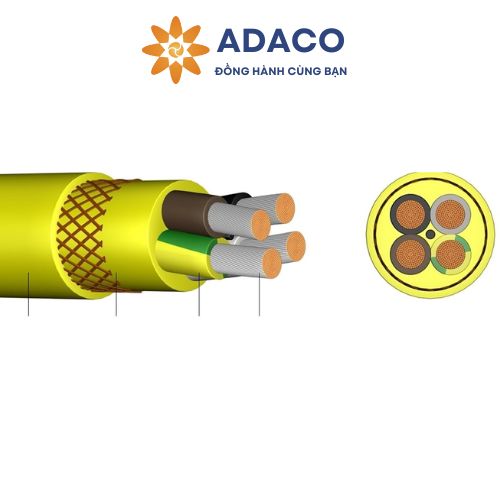

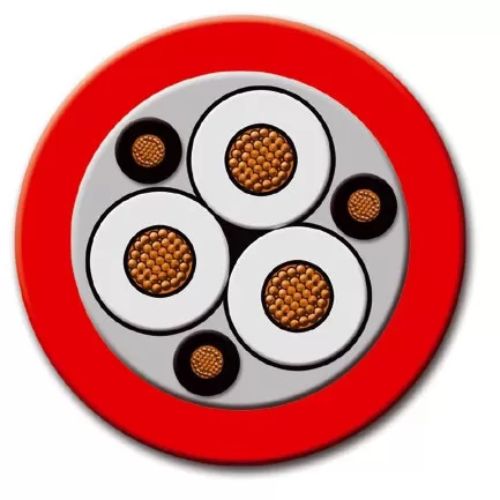

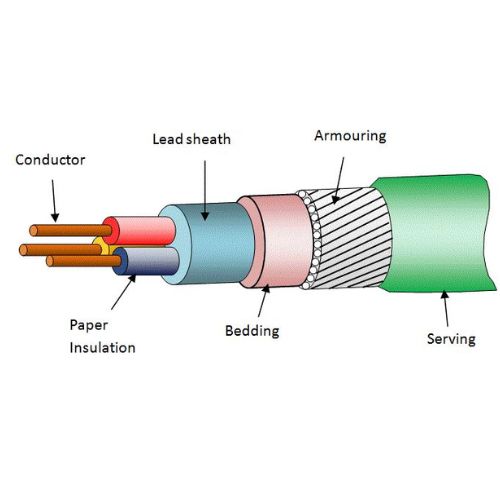

1.1. Cấu tạo của cáp điện NSHTÖU
Để giúp quý vị và các bạn hình dung được cấu tạo của cáp điện (N)SHTÖU. ADACO xin gửi tới quý vị và các bạn bảng tổng hợp một số thông tin và thông số cấu tạo của cáp điện (N)SHTÖU dưới đây để tiện theo dõi. Mời quý vị và các bạn tham khảo:
Tiêu chí | Mô tả |
Lõi dây | Dây đồng mạ thiếc, làm mềm và bện theo chuẩn Class 5 (dây dẫn trơn cũng có thể được thiết kế theo yêu cầu riêng) |
Lớp phân tách | Một lớp băng quấn được phủ đều quanh phần lõi dây (dây dẫn) |
Lớp cách điện | Sử dụng hợp chất đàn hồi dựa trên HEPR loại 3GI3, mang lại đặc tính cách điện tuyệt vời và khả năng chống lại các yếu tố bất lợi do môi trường. |
Nhận diện dây dẫn | Màu sắc dây dẫn được phân bố và nhận diện mã màu theo tiêu chuẩn VDE 0293-308 |
Vỏ bọc bên trong | Sử dụng một hợp chất đàn hồi đặc biệt vượt trội so với GM1b để tăng cường khả năng bảo vệ và cách nhiệt, cách điện. |
Lớp gia cố | Được trang bị vỏ bọc bằng sợi dệt chống xoắn để chống lại lực xoắn và nâng cao tuổi thọ của cáp. |
Vỏ ngoài | Có vỏ ngoài bằng hợp chất cao su đặc biệt chịu tải nặng, loại 5GM3, mang lại khả năng bảo vệ vượt trội chống lại hư hỏng cơ học và các yếu tố môi trường. |
Màu sắc vỏ ngoài cáp | Màu đen |
1.2. Điện áp định mức và đặc tính kỹ thuật vận hành của cáp điện NSHTÖU
Dưới đây là bảng tổng hợp một số thông tin về tiêu chuẩn về điện áp định mức và đặc tính kỹ thuật của cáp điện NSHTÖU phù hợp cho ứng dụng cuốn cáp trên các thiết bị nâng hạ, palăng và các phương tiện vận tải có khả năng chịu tải khối lượng lớn. Mời quý vị và các bạn tham khảo:
Tiêu chí | Mô tả |
Điện áp định mức | ~ 600/1000V (U0/U) |
Điện áp xoay chiều (AC) tối đa cáp có thể hoạt động | 0,7 / 1.2 kV |
Điện áp một chiều (DC) tối đa cáp có thể hoạt động | 0,9 / 1.8 kV |
Điện áp xoay chiều (AC) thử nghiệm | 3,5 kV |
Nhiệt độ vận hành dây dẫn | Tối đa 90ºC |
Nhiệt độ ngắn mạch dây dẫn | Tối đa 250ºC |
Bán kính uốn tối thiểu | Theo tiêu chuẩn DIN VDE 0298 part 3 |
Khả năng chịu tải điện | Theo tiêu chuẩn DIN VDE 0298, Part 4, Tab.11 |
Nhiệt độ vận hành | Khi ở trạng thái tĩnh (không di chuyển): -40°C đến +80°C
Khi vận hành cơ động: -25°C đến +80°C |
Tải trọng kéo trên dây dẫn tối đa | 20 N/mm² |
Tốc độ hành trình | Tốc độ hành trình khi dùng trên hệ thống cáp khoang:
Trong ứng dụng cuộn cáp:
|
1.3. Thông số cấu hình và kỹ thuật của cáp điện NSHTÖU
Để giúp quý vị và các bạn có đầy đủ thông tin về các cấu hình, đường kính và trọng lượng cáp tương ứng của dòng cáp điện NSHTÖU. ADACO xin tổng hợp lại thông tin chi tiết bảng thông tin trong các bảng dưới đây. Mời quý vị và các bạn tham khảo.









2. Ứng dụng của cáp điện NSHTÖU
Hiện nay, dòng cáp điện NSHTÖU và các biến thể của nó được ứng dụng chủ yếu để làm cáp kết nối và điều khiển cho các thiết bị nâng hạ, palăng trên cần cẩu, cẩu trục, cẩu giàn xử lý hàng hóa tải trọng lớn, containter tại các cảng biển, bến tàu,vv hoặc các thiết bị vận tải khác cần khả năng chịu tải cơ học lớn, các thiết bị này có tác vụ cần cáp cuộn với khả năng chịu lực lực lớn kéo và lực xoắn cáp lớn.
Cáp điện NSHTÖU thường được sử dụng trên tang cuốn, cáp dẫn cho hệ thống xích dẫn cáp trong những môi trường hoạt động khô, ẩm và phòng ẩm, môi trường ẩm theo điều kiện công nghiệp.
3. Đặt mua, thiết kế riêng cáp điện NSHTÖU giá tốt – liên hệ ADACO
Thông qua những thông tin đầy đủ và chi tiết về thông số, đặc tính kỹ thuật, điện áp định mức và tiêu chuẩn kỹ thuật đáp ứng. Hi vọng quý đối tác và khách hàng có thể an tâm khi lựa chọn cáp điện NSHTÖU làm sản phẩm cáp điện dùng để kết nối và điều khiển cho thiết bị, máy móc cho doanh nghiệp, đơn vị của mình để sử dụng và khai thác tại các khu vực cầu cảng, cản biển,… Đảm bảo an toàn lao động và phòng ngừa những rủi ro không đáng có xảy ra trong quá trình vận hành và khai thác thiết bị trong tương lai.
Hãy liên hệ với ADACO ngay qua hotline: 0888 12 15 18 để được trợ giúp và nhận các thông tin chi tiết về giá cả, số lượng/độ dài tối thiểu để nhà sản xuất tiến hành sản xuất cáp theo đơn hàng.
