Tiếp nối dòng sản phẩm cáp điện ba pha SHD-PCG. Trong bài viết này, ADACO xin gửi tới quý vị và các bạn thông tin về sản phẩm cáp điện di động 3 pha thân tròn SHD-PCG 5kV với khả năng chống sốc, bảo vệ an toàn điện cho các thiết bị sử dụng điện trong khu vực khai thác khoáng sản. Mời quý vị và các bạn cùng tìm hiểu.
1. Tổng quan về cáp điện di động 3 pha thân tròn SHD-PCG 5kV
Các tính năng nổi bật của cáp điện di động 3 pha thân tròn SHD-PCG 5kV như: hệ thống dây kiểm tra tiếp địa và tiếp địa, lớp bọc lót bằng kim loại cán mỏng và khả năng chịu tải nặng, sản phẩm cáp điện di động 3 pha thân tròn SHD-PCG 5kV có thể nói là tiên tiến hơn so với các dòng cáp điện SHD-GC và SHD-CGC về mặt cấu tạo, điều này sẽ được ADACO làm rõ hơn trong phần nội dung về cấu tạo của cáp được đề cập dưới đây. Quý vị và các bạn hãy cùng theo dõi.
Tên quốc tế của sản phẩm: Type SHD-PCG Three-Conductor Round Portable Power Cable 5kV
1.1. Một số tính năng đặc trưng của chính của cáp
Một số tính năng đặc trưng chính của cáp điện di động thân tròn SHD-PCG, 3 dây dẫn, điện áp định mức 5kV, có thể kể đến như:
– Cáp dùng cho các ứng dụng cần kéo cáp, di chuyển cáp thường xuyên để cung cấp, truyền tải dòng điện cho các thiết bị dùng trong ngành công nghiệp khai khoáng.
– Điện áp định mức lên tới 5kV.
– Cáp được thiết kế đặc biệt dùng trong các môi trường có điều kiện hoạt động khắc nghiệt như môi trường khai thác trong hầm lò, với thành phần cấu tạo và cấu trúc cáp đảm bảo độ cứng, mềm dẻo, khả năng chịu nhiệt và mài mòn cao.
– Cáp có khả năng chống sốc điện và kiểm soát hiện tượng sốc điện nhờ hệ thống dây tiếp địa và dây kiểm tra tiếp địa.
1.2. Thành phần cấu tạo chính
- 3 lõi dây pha bằng đồng với lớp cách điện có khả năng chịu nhiệt cao.
- Lớp vỏ bọc bên ngoài bằng cao su (CPE) hoặc vật liệu nhựa tổng hợp cao phân tử có khả năng chịu nhiệt (PVC) có khả năng chống mài mòn và các tác động có hại từ môi trường (tia UV, nước,vv).
- Có lớp vỏ bọc kim loại bên ngoài để chống nhiễu và đảm bảo tiếp địa.
- Dây kiểm tra tiếp địa (ground check conductor) và dây tiếp địa ở tâm cáp để kiểm tra và giám sát tiếp địa.
Vậy để đáp ứng yêu cầu phục vụ các thiết bị trong ngành khai khoáng. cáp điện di động thân tròn SHD-PCG cấu tạo 3 dây pha và điện áp định mức 5kV có cấu tạo và cấu trúc của cáp tuân thủ theo tiêu chuẩn kỹ thuật nào? Các đặc tính cơ học, hóa học,vv mà cáp cần tuân thủ dựa theo tiêu chuẩn, tiêu chí nào? Mời quý vị và các bạn cùng ADACO tiếp tục khám phá trong nội dung dưới đây của bài viết.

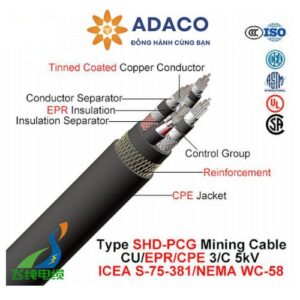

2. Cấu tạo của cáp điện di động 3 pha thân tròn SHD-PCG 5kV
Dưới đây là bảng tổng hợp một số thông tin liên quan tới cấu tạo của cáp điện di động SHD-PCG 5kV (thân cáp tròn, 3 dây pha dẫn điện) dùng cấp điện cho các máy móc, thiết bị tham gia khai thác khoáng sản trực tiếp, mời quý vị và các bạn tham khảo:
Thành phần | Mô tả |
Lõi dây pha | Dây đồng mạ thiếc được làm mềm và bện (từ nhiều sợi cáp)
(theo tiêu chuẩn ASTM B 172) |
Lớp cách điện | Cao su etylen propylene (EPR)
(theo chuẩn ICEA S-75-381/NEMA WC 58) |
Lớp bọc cách điện | Dây bện bằng đồng/bện xoắn
(theo chuẩn ICEA S-75-381/NEMA WC 58) |
Hệ thống dây kiểm tra tiếp địa | Dây đồng mạ thiếc
Lớp bọc cách điện và cách nhiệt bằng EPR Màu sắc của lớp cách điện và nhiệt: Màu đen, màu trắng và màu đỏ (tương ứng với màu của 3 dây khác nhau). |
Dây tiếp địa | Dây lõi đồng mạ thiếc, được đặt ở tâm cáp |
Vỏ ngoài của cáp | Polyethylene clo hóa được gia cố siêu nặng (CPE), màu đen.
(theo chuẩn CAN/CSA C22.2 No. 96) |
Lưu ý:
- Các chất liệu như: CSP/PCP/NBR/PVC đều có thể được thiết kế làm vỏ ngoài của cáp theo yêu cầu của khách hàng.
- Vỏ cáp hai lớp có sợi gia cố ở giữa cũng là một lựa chọn có thể được thiết kế theo yêu cầu thiết kế cáp riêng.

3. Cáp điện di động thân tròn SHD-PCG có cấu tạo gì đặc biệt so với các dòng cáp điện SHD-CGC và SHD-GC ?

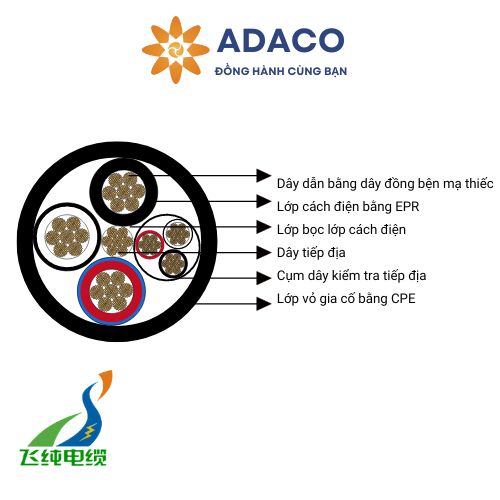

Nếu nhìn vào hình ảnh mô phỏng cấu tạo và thông số kỹ thuật thì dòng cáp điện SHD-PCG có 3 dây kiểm tra tiếp địa (được gộp vào cùng 1 dây). Trong khi đó, dòng cáp điện SHD-CGC lại được cấu tạo với 3 dây tiếp địa nằm xung quanh 3 vị trí tách biệt, đan xen giữa các dây dẫn điện trong cấu tạo của cáp. Và với cáp điện SHD-GC thì chỉ có 1 dây kiểm tra tiếp địa và 2 dây tiếp địa nằm đan xen giữa các dây dẫn điện bên trong cáp.
4. Cấu hình và kích thước cáp điện di động ba pha thân tròn SHD-PCG 5kV
Dưới đây là hình ảnh bảng cấu hình và kích thước, thông số kỹ thuật tương ứng với cấu hình của cáp điện di động 3 pha thân tròn SHD-PCG 5kV. Mời quý vị và các bạn tham khảo:


5. Tiêu chuẩn kỹ thuật mà cáp điện di động 3 pha thân tròn SHD-PCG 5kV đáp ứng
Để được cấp phép sử dụng trong công nghiệp khai khoáng, sản phẩm cáp điện cáp điện di động 3 pha thân tròn SHD-PCG 5kV cần đáp ứng những tiêu chuẩn và quy định sau, mời quý vị và các bạn tham khảo.
Tiêu chuẩn | Mô tả |
ICEA S-75-381/NEMA WC 58 |
|
ASTM B 172 |
|
ASTM B 33 |
|
CAN/CSA C22.2 No. 96 |
|
6. Ứng dụng tiêu biểu của cáp điện di động 3 pha thân tròn SHD-PCG 5kV

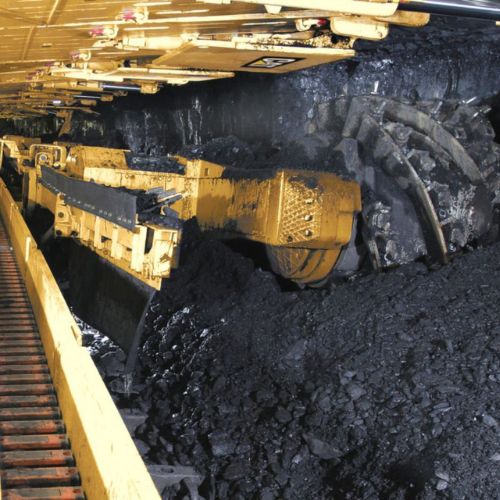

Cáp điện ba pha hạng năng này được sử dụng chuyên dụng cho máy cắt theo bề mặt phẳng dọc (longwall shearers) – là cáp điện hạng năng dùng trong công nghiệp khai khoáng, đặc biệt trong khai thác mỏ than theo bề mặt phẳng dọc như tường trong các khu vực hầm mỏ. Các thiết bị này thường đòi hỏi phải cáp điện phải có cấu hình cáp tối thiểu gồm: có 3 dây pha phải được bọc bảo vệ và 3 dây điều khiển không cần bảo vệ cùng với một dây tiếp địa.
7. Đặt mua, thiết kế riêng cấu hình cáp điện di động 3 pha thân tròn SHD-PCG 5kV giá tốt – liên hệ ADACO
Thông qua những thông tin đầy đủ và chi tiết về thông số, đặc tính kỹ thuật, điện áp định mức và tiêu chuẩn kỹ thuật đáp ứng. Hi vọng quý đối tác và khách hàng có thể an tâm khi lựa chọn cáp điện di động 3 pha thân tròn SHD-PCG 5kV làm cáp điện truyền tải điện cho thiết bị, máy móc trong doanh nghiệp, đơn vị của mình phục vụ quá trình khai và vận hành tại các khu vực nhà máy, xí nghiệp, khu vực khai thác khoáng sản,vv,… Đảm bảo an toàn lao động và phòng ngừa những rủi ro không đáng có xảy ra trong quá trình khai thác, phòng ngừa vấn đề an toàn cháy nổ diễn ra.
Hãy liên hệ với ADACO ngay qua hotline: 0888 12 15 18 để được trợ giúp và nhận các thông tin chi tiết về giá cả, số lượng/độ dài tối thiểu để nhà sản xuất tiến hành sản xuất cáp theo đơn hàng.
