Kiểm tra tác động trong điều kiện nhiệt độ lạnh tới cáp điện (Cold Impact Testing for Cables) là một trong những bài kiểm tra nhằm đánh giá độ bền và khả năng chịu đựng của cáp điện công nghiệp khi gặp phải điều kiện nhiệt độ thấp trong điều kiện phòng thí nghiệm theo tiêu chuẩn ISO/IEC 17025, bài kiểm tra này nhằm đánh giá khả năng của cáp trong việc duy trì tính toàn vẹn cấu trúc và hiệu suất điện trong môi trường lạnh. Vậy bài kiểm tra đánh giá tác động của môi trường lạnh tới cáp điện được tiến hành như thế nào? Hãy cùng ADACO tìm hiểu chi tiết trong bài viết này.

Kiểm tra tác động của môi trường lạnh tới cáp điện
Thiết bị kiểm tra tác động của nhiệt độ lạnh với cáp điện

Về kiểm tra tác động trong điều kiện nhiệt độ lạnh tới cáp điện

Thử nghiệm tác động lạnh được thực hiện theo tiêu chuẩn quốc tế IEC 60811-506 và được thiết kế để đánh giá hiệu suất của cáp điện ở nhiệt độ thấp. Thử nghiệm được thực hiện trên các mẫu vật liệu cách điện và vỏ bọc của cáp nhưng không ít hơn 16 giờ sau khi thực hiện quá trình ép đùn hoặc tạo liên kết ngang.

Kiểm tra tác động của môi trường lạnh tới cáp điện
Sơ đồ phương pháp tính toán bài kiểm tra tác động của môi trường lạnh tới cáp điện

Phương pháp tiến hành thử nghiệm

Phương pháp thử nghiệm cáp va đập nguội yêu cầu buồng nhiệt độ thấp có khả năng duy trì nhiệt độ thử nghiệm quy định và thiết bị uốn như mô tả trong IEC 60811-506. Thử nghiệm yêu cầu ba đoạn cáp hoàn chỉnh, mỗi đoạn có chiều dài ít nhất gấp 5 lần đường kính của cáp và tối thiểu là 150mm. Thiết bị thử nghiệm (như minh họa bên dưới) được đặt trên một miếng cao su xốp dày khoảng 40mm và được giữ trong tủ nhiệt độ thấp trước và trong khi thử nghiệm.

Thử nghiệm cáp va đập nguội trên cáp điện dùng cho hệ thống lắp đặt cố định xác định khối lượng của búa để thử nghiệm các mẫu không nhỏ hơn các giá trị cho trong Bảng 1.

Bảng 1 – Khối lượng búa dùng cho cáp điện trong hệ thống lắp đặt cố định

Đường kính tổng thể

(đơn vị: mm)

Trọng lượng búa

(đơn vị: g)

lên tới 4.0 100
4.1 tới 6.0 200
6.1 tới 9.0 300
9.1 tới 12.5 400
12.6 tới 20.0 500
20.1 tới 30.0 750
30.1 tới 50.0 1000
50.1 tới 75.0 1250
75.1 và hơn 1500

Trong khi khối lượng của búa để thử nghiệm cáp va đập nguội đối với cáp mềm và cáp viễn thông không được nhỏ hơn các giá trị cho trong Bảng 2.

Bảng 2 – Khối lượng búa dùng cho cáp mềm và cáp viễn thông

Đường kính tổng thể

(đơn vị: mm)

Trọng lượng búa

(đơn vị: g)

Cáp dẹt (phẳng) 100
Lên tới 6.0 100
6.1 tới 10.0 200
10.1 tới 15.0 300
15.1 tới 25.0 400
25.1 tới 35.0 500
35.1 và hơn 600

Thiết bị và các đoạn cáp cần thử nghiệm được đặt cạnh nhau trong tủ nhiệt độ thấp được duy trì ở nhiệt độ quy định trong tiêu chuẩn. Sau đó, đồ trong tủ lạnh phải được để nguội trong thời gian tối thiểu là 16 giờ. Nếu thiết bị đã được làm nguội trước thì cho phép thời gian làm nguội ngắn hơn nhưng không ít hơn 1 giờ với điều kiện là các mẫu thử đã đạt được nhiệt độ thử nghiệm quy định. Hết thời gian quy định, lần lượt từng mảnh được đặt vào thiết bị thử va đập nguội và cho búa rơi từ độ cao 100mm.

Kiểm tra tác động của môi trường lạnh tới cáp điện
Các con nặng được dùng trên thiết bị test tác động của nhiệt độ lạnh tới cáp điện

Để tuân thủ và vượt qua Bài thử nghiệm tác động trong môi trường độ lạnh, vật liệu cách điện hoặc vỏ bọc của cáp không được có bất kỳ vết nứt nào khi kiểm tra bằng mắt mà không cần phóng đại.

    Bạn có hài lòng với thông tin bài viết không?

    radio_5049

    Hài lòng

    radio_5050

    Không hài lòng

    Cảm ơn phản hồi của Bạn

    Vui lòng chia sẻ điều gì làm Bạn không hài lòng:

    Để lại một bình luận

    Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *

    Bài viết khác

    Cùng ADACO tìm hiểu về tiêu chuẩn BS dành cho dây cáp điện giúp sản xuất dây cáp điện đạt yêu cầu chất lượng, an toàn và hiệu suất, nâng cao uy tín doanh nghiệp.

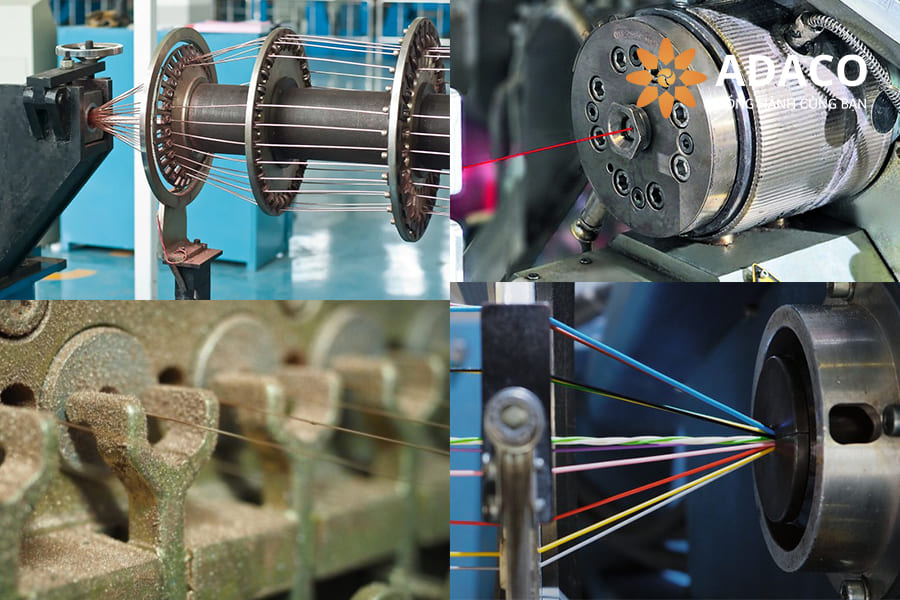

    Cùng ADACO "giải mã" quy trình sản xuất dây cáp điện, từ kéo dây, bện dây đến bọc cách điện, đảm bảo chất lượng và hiệu suất tối ưu.
    Cùng ADACO tìm hiểu tiêu chuẩn thí nghiệm cáp điện công nghiệp chuyên dụng cho ngành công nghiệp, quy trình kiểm định, lợi ích kinh tế và cách tối ưu an toàn lao động trong doanh nghiệp.
    Cáp điện bọc giáp kim loại - giải pháp tăng cường độ an toàn, bền bỉ, phù hợp cho công trình, thiết bị vận hành. Đảm bảo hiệu suất hoạt động và bảo vệ tối ưu.
    Hãy cùng ADACO khám phá dây điện CXV: cấu tạo, ứng dụng và ưu điểm nổi bật trong hệ thống điện công nghiệp và dân dụng. Tìm hiểu ngay!

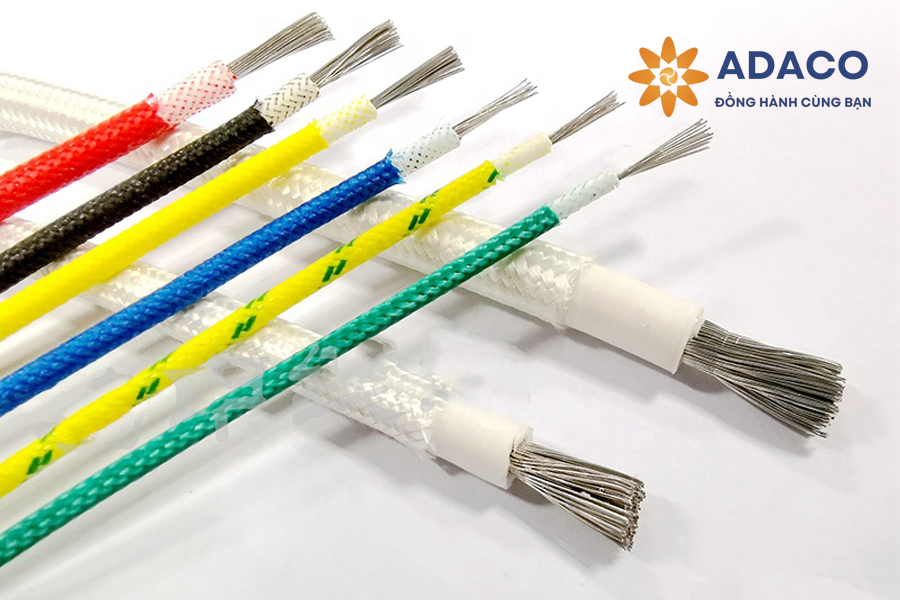

    Thử nghiệm khả năng chịu nhiệt của sợi bện dệt trong cáp điện công nghiệp theo tiêu chuẩn ISO/IEC 17025 nhằm đánh giá độ bền và khả năng bảo vệ của lớp bọc dưới tác động nhiệt độ cao. Quy trình này đảm bảo rằng sản phẩm đáp ứng các yêu cầu an toàn và hiệu suất, từ đó nâng cao độ tin cậy cho người sử dụng. ADACO cam kết cung cấp dịch vụ thử nghiệm chất lượng và chính xác cho ngành cáp điện.
