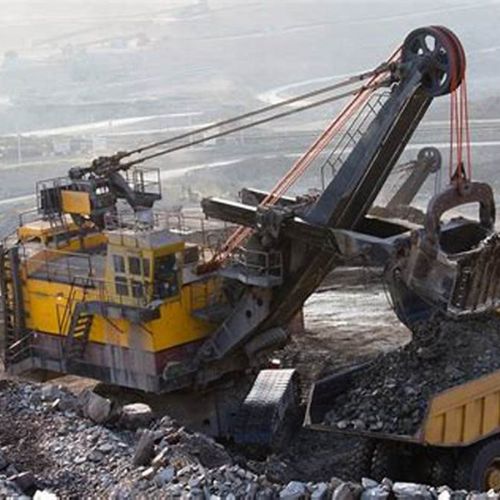

Trong thời kỳ công nghiệp hóa, hiện đại hóa hiện nay. Các lĩnh vực công nghiệp có tần suất và nhu cầu sử dụng các thiết bị, máy móc công nghiệp hạng nặng có khả năng tải khối lượng lớn như máy xúc, mày múc, máy múc nạo vét,vv. Nhằm đáp ứng nhu cầu bảo dưỡng thay thế linh kiện tiêu hao như cáp điện cho các thiết bị trên, Feichun cùng các nhà thiết kế cáp điện trên thế giới đã nghiên cứu và đưa vào sản xuất dòng cáp cuộn (N)TSCGEWOEU cho máy xúc, máy múc, máy múc nạo vét theo tiêu chuẩn kỹ thuật của DIN VDE của Đức. Mời quý vị và các bạn cùng ADACO tìm hiểu chi tiết về loại cáp điện cho thiết bị trong công nghiệp khai khoáng (N)TSCGEWÖU chuyên dụng cho máy xúc trong bài viết này.
1. Về cáp cuộn (N)TSCGEWOEU cho máy xúc

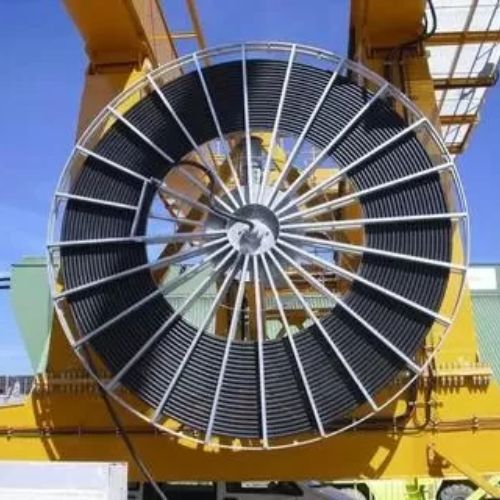

Cáp (N)TSCGEWÖU (tên tiếng Đức) hay tên gọi tiếng Anh là (N)TSCGEWOEU là loại cáp điện trung thế sử dụng cho ứng dụng cuộn cáp như trên rulo hoặc tang cuốn cáp trên các thiết bị máy móc hạng nặng dùng trong ngành khai khoáng, xây dựng,vv như: các loại máy xúc (trong xây dựng, khai khoáng), ngáng chụp nâng hạ container trên cần cẩu, cần cẩu giàn (tại cảng biển),vv. Với khả năng chịu áp lực tải cơ học cao trong điều kiện môi trường khô hoặc ẩm cũng như các môi trường có nguy cơ cháy nổ cao (hầm lò, khu vực có hóa chất như dầu, khí,vv).
2. Tổng quan về cáp cuộn (N)TSCGEWOEU cho máy xúc, máy múc
Cáp cuộn (N)TSCGEWOEU là cáp điện sử dụng cho những ứng dụng cần cuộn cáp trên máy xúc, máy múc, máy múc nạo vét,vv. Cáp được thiết kế đặc biệt để đáp ứng các yêu cầu ứng dụng cuộn cáp trên tang cuốn hay rulo cuốn cáp trên các phương tiện máy múc, máy xúc hoạt trong công nghiệp khai thác hầm mỏ (Mining Reeling Cable), xây dựng công trình và vận chuyển vật liệu nặng.
Tên quốc tế: (N)TSCGEWÖU/(N)TSCGEWOEU Cable for Shovels & Draglines & Dredges Reeling Cable
Tên gọi Việt hóa: cáp cuộn cấp nguồn cho máy xúc, máy múc, máy múc nạo vét sông, hồ (N)TSCGEWOEU
2.1. Cấu tạo của cáp cuộn (N)TSCGEWOEU dùng cho máy xúc
Dưới đây là bảng tổng hợp một số thông tin và thông số, tiêu chuẩn kỹ thuật liên quan tới cấu tạo của cáp cuộn (N)TSCGEWÖU dùng cho máy xúc, máy múc được ADACO tổng hợp. Mời quý vị và các bạn tham khảo:
Thành phần | Mô tả |
Dây dẫn & dây tiếp địa | Dây đồng mạ thiếc, nhẵn bóng, phân cấp FS (Class FS) (theo tiêu chuẩn DIN VDE 0295) |
Vật liệu cách nhiệt & điện | Hợp chất HS đặc biệt cao cấp dựa trên EPR chất lượng cao (ít nhất 3GI3) được cải thiện các đặc tính cơ và điện (theo tiêu chuẩn DIN VDE 0207, Phần 20) |
Kiểm soát hiện trường | Đối với thiết kế từ 3 đến 30 kV:
1. Lớp bán dẫn bên trong của EPR, 2. Lớp bán dẫn bên ngoài của NBR biến tính, 3. Có khả năng tách ra khi nguội và do đó cực kỳ dễ chuẩn bị (thiết kế EasyStrip) |
Nhận dạng cốt lõi | Loại cáp 3,6/6 kV:
cách điện màu tự nhiên với lớp bán dẫn màu đen |
Sắp xếp cốt lõi | Bố trí với chiều dài 7 x D (đường kính lõi), đường kính 3 lõi, dây nối đất chia làm 3 phần |
Hệ thống vỏ bọc | Vỏ bọc bên trong hai lớp
Hợp chất đặc biệt dựa trên EPR, chất lượng tối thiểu 5GM3, cũng được dùng làm lớp chống nước Màu sắc: đỏ Dây bện chống xoắn: dây bện được gia cố bằng sợi polyester, được liên kết lưu hóa giữa các lớp vỏ. Dẫn đến độ bền cao của hệ thống vỏ bọc. |
Giải thích mã hiệu sản phẩm | NTSCGEWOEU (số lõi) x (tiết diện) (điện áp định mức) (năm sản xuất) (số sê-ri) |

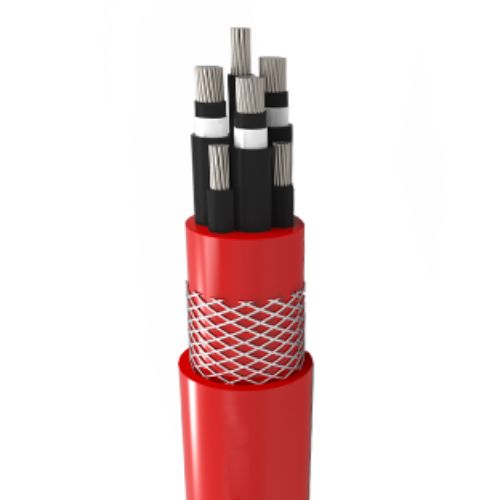

Để cụ thể và đơn giản hóa, ADACO xin gửi đến quý vị và các bạn mô hình cấu tạo cơ bản của cáp cuộn (N)TSCGEWOEU dùng cho máy xúc như sau:
Thành phần | Mô tả |
Dây dẫn | Dây dẫn bằng đồng mềm, loại 5 (Class 5) theo tiêu chuẩn DIN VDE 0295. |
Lớp dẫn điện bên trong | Lớp bán dẫn |
Lớp cách điện | Ethylene Propylene Rubber (EPR) type 3GI3 |
Lớp dẫn điện bên ngoài | Lớp bán dẫn |
Dây tiếp địa | Được hợp nhất thành lõi thứ tư hoặc được phân phối ở các khoảng trống bên ngoài (bên cạnh các lõi dẫn điện) |
Lớp bọc bên trong | cao su GM1b/5GM3 |
Lớp gia cố | Dây bện chống xoắn polyester |
Vỏ ngoài | Cao su clo hóa loại 5GM3/5GM5, chống cháy và chống dầu. |

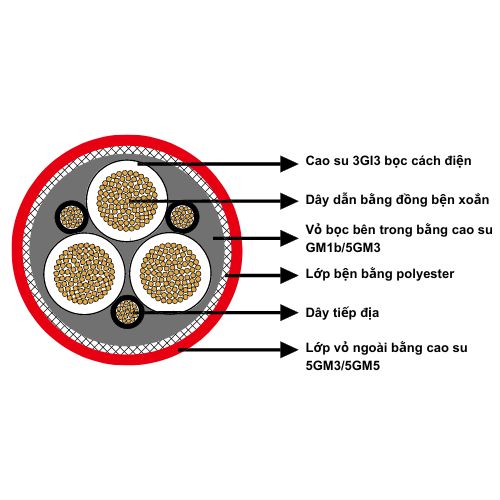

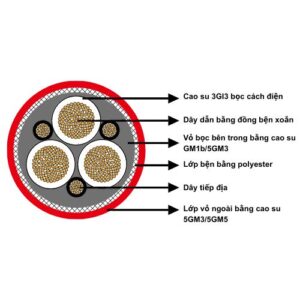

Dưới đây là ảnh minh họa cụ thể cấu tạo cơ bản của cáp điện (N)TSCGEWOEU.

2.2. Đặc điểm vận hành và một số đặc tính kỹ thuật của cáp cuộn (N)TSCGEWOEU dùng cho máy xúc
Dưới đây là bảng tổng hợp một số thông tin và thông số, tiêu chuẩn và đặc điểm vận hành của cáp điện cho máy xúc, máy múc (N)TSCGEWOEU được ADACO tổng hợp, mời quý vị và các bạn tham khảo:
Tiêu chí | Mô tả |
Bán kính uốn tối thiểu | Theo tiêu chuẩn DIN VDE 0298 part 3 |
Khả năng chịu tải dòng điện | Theo tiêu chuẩn DIN VDE 0298, Part 4 |
Nhiệt độ hoạt động |
|
Nhiệt độ dây dẫn khi vận hành | Tối đa lên tới 90°C |
Nhiệt độ dây dẫn khi ngắn mạch | Tối đa lên tới 250°C |
Chống dầu | Theo tiêu chuẩn:
|
Chống lửa | Theo tiêu chuẩn:
|
Chống tác động của ozone | – |
Chống tác động của tia UV | – |
Chống lạnh | – |
Chống rách | – |
2.3. Thông số kỹ thuật và cấu hình của cáp cuộn (N)TSCGEWÖU/(N)TSCGEWOEU dùng cho máy xúc, máy múc
Dưới đây là hình ảnh bảng thông số kỹ thuật, cấu hình của một số cáp thuộc dòng sản phẩm cáp điện (N)TSCGEWOEU dùng cho các ứng dụng cuộn cáp trên rulo, tang cuốn của các máy móc, thiết bị hạng nặng, mời quý vị và các bạn tham khảo:








2.4. Tiêu chuẩn kỹ thuật điện của cáp điện (N)TSCGEWOEU cho máy xúc
Cáp (N)TSCGEWOEU dùng cho các ứng dụng cuộn cáp trên máy xúc, máy múc đáp ứng một số tiêu chuẩn kỹ thuật về điện áp. Cụ thể, ADACO mời quý vị và các bạn tham khảo thông tin trong bảng nằm trong ảnh dưới đây:

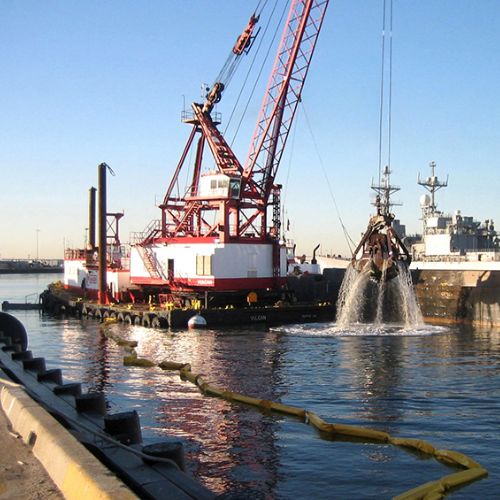

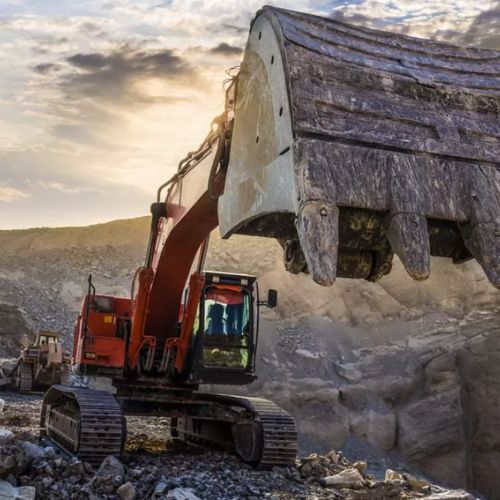

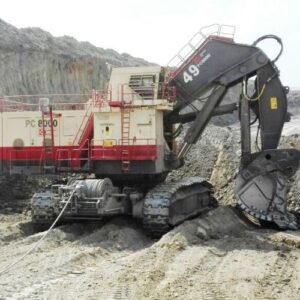

3. Ứng dụng của cáp điện (N)TSCGEWOEU dùng cho máy xúc, máy múc, máy múc nạo vét
Cáp (N)TSCGEWOEU là một loại cáp điện linh hoạt, được sử dụng trong các ứng dụng khai thác mỏ và công nghiệp. Dưới đây là một số ứng dụng cụ thể của cáp (N)TSCGEWÖU trong ngành công nghiệp khai khoáng và một số ngành công nghiệp khác:
- Ứng dụng chính: Cáp cuộn (N)TSCGEWOEU được sử dụng trong các thiết bị cơ động như máy xúc, máy múc, máy múc nạo vét. Nó cũng có thể làm cáp kết nối giữa phần trên và phần dưới của máy xúc, máy xếp hàng.
- Khả năng linh hoạt: Cáp này phù hợp cho việc lắp đặt cố định trong các khu vực khai thác mỏ và đào lộ, cùng với băng tải và các chuyển động nhẹ liên tục (như treo tự do, xoắn nhẹ).
4. Đặt mua, thiết kế cáp cuộn (N)TSCGEWOEU cho máy xúc giá tốt bảo hành hậu mãi tại ADACO
Nếu quý khách quan tâm đến sản phẩm cáp cuộn (N)TSCGEWOEU cho máy xúc của nhà sản xuất cáp điện đặc biệt Feichun hoặc có nhu cầu thiết kế cáp cuộn (N)TSCGEWOEU theo yêu cầu đặc biệt, vui lòng liên hệ trực tiếp với ADACO qua holtine: 0888 12 15 18
Với kinh nghiệm lâu năm trong lĩnh vực cung cấp và tư vấn giải pháp cáp điện, ADACO sẽ hỗ trợ quý khách khảo sát, tư vấn và đặt hàng thiết kế cáp phù hợp với yêu cầu cụ thể. Hãy liên hệ với ADACO ngay hôm nay để được trợ giúp và nhận các thông tin chi tiết về giá cả, số lượng/độ dài tối thiểu để nhà sản xuất tiến hành sản xuất cáp theo đơn hàng.
