Trong các dòng cáp điện phục vụ khai khoáng thuộc tiêu chuẩn ICEA/CAN, ngoài dòng cáp điện SHD-GC với các phiên bản cấu tạo vỏ ngoài bằng CPE/TPU sử dụng cho các ứng dụng có mức điện áp định mức từ 2kV đến 15kV. Thì còn có một dòng cáp điện với cấu tạo cáp và thông dải điện áp định mức hỗ trợ tương đối giống SHD-GC. Đó chính là dòng cáp điện cáp điện MP-GC cấp nguồn/ kiểm tra tiếp địa cho khai mỏ với phần vỏ làm bằng hợp chất cao su tổng hợp EPR / CPE. Trong bài viết này, ADACO xin gửi tới quý vị và các bạn thông tin về sản phẩm cáp điện ba pha MP-GC 5000V vỏ EPR/CPE, mời quý vị và các bạn cùng tìm hiểu.
1. Tổng quan về cáp điện ba pha MP-GC 5000V vỏ EPR/CPE dùng cho khai mỏ
Dòng cáp điện MP-GC dùng làm cáp truyền tải điện/kiểm tra tiếp địa, vỏ và các lớp bọc cách điện và nhiệt làm bằng hợp chất cao su EPR hoặc CPE, điện áp định mức 5000V ở nhiệt độ 90˚C dùng cho các thiết bị hoạt động khai mỏ có một số đặc trưng có thể kể đến như:
- Cáp được thiết kế để cấp nguồn điện và kiểm tra tiếp địa cho các thiết bị khai thác mỏ (dùng cho các ứng dụng cần kéo cáp để truyền tải điện cho các thiết bị trong khu vực hầm lò cần khai thác.
- Các lớp vỏ cáp được làm bằng hỗn hợp EPR (cao su etilen-propylene) hoặc CPE (polyethylene clorua) chịu nhiệt độ vận hành lên tới 90°C.
- Mức điện áp định mức lên tới 5000V (tương đương 5kV).
- Cáp được thiết kế để hoạt động trong môi trường khắc nghiệt có các yếu tố bất lợi như: dầu mỡ, hóa chất, ẩm ướt (theo các điều kiện công nghiệp, phòng ẩm,vv).
Vậy cụ thể để đạt được khả năng chống lại những yếu tố bất lợi để hoạt động trong những môi trường với điều kiện khắc nghiệt nêu trên thì cáp điện MP-GC cấp nguồn/ kiểm tra tiếp địa cho khai mỏ vỏ EPR/CPE 5000V 90˚C cần phải đạt những tiêu chuẩn nào về cấu tạo để có thể đáp ứng được điều kiện kiểm duyệt gắt gao tại thị trường Bắc Mỹ theo tiêu chuẩn ICEA/CAN và một số tiêu chuẩn kỹ thuật khác? Mời quý vị và các bạn cùng tìm hiểu trong phần nội dung dưới đây nhé!

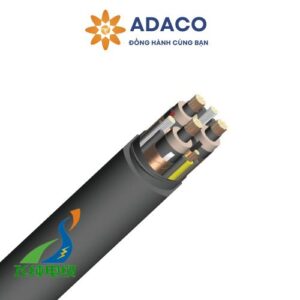

1.1. Cấu tạo cáp điện ba pha MP-GC 5000V vỏ EPR/CPE
Dưới đây là bảng tổng hợp một số thông tin liên quan tới cấu tạo của cáp điện ba pha MP-GC vỏ EPR/CPE 5000V 90˚C có chức năng như dây dẫn điện và kiểm tra tiếp địa dùng cho khai mỏ do ADACO tổng hợp, mời quý vị và các bạn tham khảo:
Thành phần | Mô tả |
Dây pha | Lõi dây làm từ các sợi đồng cán mỏng và bện xoắn Class B – tiêu chuẩn ASTM B8 |
Lớp bọc dây dẫn | Lớp bọc bán dẫn cách điện phủ trên dây dẫn |
Lớp cách nhiệt và điện | Cao su ethylene-propylene (EPR) |
Lớp bọc lớp cách nhiệt và điện | Bọc đồng |
Đặc điểm nhận dạng dây dẫn | Sợi màu: đen, đỏ trắng dán dưới lớp bọc bằng kim loại |
Dây tiếp địa | Đồng thau tráng thiếc Class В – tiêu chuẩn ASTM B8 |
Dây kiểm tra tiếp địa | Dây dẫn bằng đồng trần Class B theo tiêu chuẩn ASTM B8 – lớp vỏ cách điện màu vàng |
Cấu trúc cáp | Cấu trúc của cáp điện ba pha MP-GC 5000V vỏ CPE, bao gồm:
|
Lớp phăn tách | Lớp bọc phủ cao su để đầy một mặt được áp vào dây dẫn |
Lớp vỏ ngoài | Hợp chất nhiệt rắn CPE chịu lực cực cao |
Màu vỏ ngoài | Màu đen hoặc các màu khác |
1.2. Các tiêu chuẩn kỹ thuật mà cáp điện ba pha MP-GC 8000V vỏ EPR/CPE đáp ứng
Dưới đây là bảng tổng hợp một số tiêu chuẩn kỹ thuật mà cáp điện ba pha MP-GC (gồm cấp nguồn/ kiểm tra tiếp địa) có lớp lót/vỏ bằng cao su EPR/CPE điện áp định mức 8kV nhiệt độ hoạt động dây pha lên tới 90°C đáp ứng để phục vụ ngành khai khoáng. Mời quý vị và các bạn tham khảo:
Tiêu chuẩn | Mô tả |
ICEA S-75-381, NEMA WC58 | Tiêu chuẩn cho cáp nguồn và cáp kéo cơ động ICEA S-75-381 để sử dụng trong khai thác mỏ và các ứng dụng tương tự |
ASTM B-8 | ASTM B-8 là tiêu chuẩn của Hiệp hội Thử nghiệm và Vật liệu Quốc tế (ASTM) liên quan đến việc sản xuất và kiểm tra dây dẫn bằng đồng cho các ứng dụng điện.
Cụ thể, ASTM B-8 quy định các yêu cầu về:
Tiêu chuẩn này được sử dụng rộng rãi trong sản xuất và ứng dụng các loại dây dẫn điện bằng đồng, đảm bảo chất lượng và độ tin cậy của hệ thống điện. |
CAN/CSA C22.2 No. 96 | – CAN/CSA C22.2 No. 96.1 là một tiêu chuẩn kỹ thuật được phát triển bởi Hiệp hội Tiêu chuẩn Canada (Canadian Standards Association – CSA) và Hiệp hội Kỹ sư Điện và Điện tử Canada (Canadian Electrical Code – CEC).
– Tiêu chuẩn này quy định các yêu cầu về thiết kế, chế tạo, thử nghiệm và lắp đặt các cáp nguồn điện cấp nguồn cho các hoạt động khai thác mỏ. – Khi một sản phẩm “Meets CAN/CSA C22.2 No. 96.1 Mine Power Feeder Cables”, có nghĩa là sản phẩm đó đã được thiết kế, sản xuất và kiểm tra để đáp ứng các yêu cầu an toàn và chất lượng theo tiêu chuẩn này. |
1.3. Cấu hình và kích thước các loại cáp điện ba pha MP-GC 8000V vỏ EPR/CPE dùng cho khai mỏ
Dưới đây là bảng thông số kỹ thuật tương ứng với cấu hình của một số cáp điện MP-GC bao gồm cáp truyền tải điện và cáp kiểm tra tiếp địa, vỏ EPR/CPE 8000V 90°C dùng cho các ứng dụng trong khai khoáng, mời quý vị và các bạn tham khảo:


Lưu ý:
(1) Cường độ dòng điện chịu tải: Được đo trong môi trường tự do; dựa trên quá trình vận hành liên tục ở nhiệt độ dây dẫn 90°C và nhiệt độ không khí xung quanh là 40°C, theo ICEA S-75-381.
(2) Dòng ngắn mạch (1s) – Dựa trên nhiệt độ dây dẫn từ 90˚C đến 250˚C
1.4. Một số đặc tính cơ học và hóa học của cáp MP-GC vỏ EPR/CPE 5000V
Một số đặc tính hóa học và cơ học tiêu biểu của cáp điện MP-GC vỏ EPR/CPE điện áp định mức 5000V có thể kể đến như:
Bán kính uốn tối thiểu: 12 x OD (OD – đường kính tổng thể cáp)
Nhiệt độ vận hành tối đa của dây dẫn: +90℃
2. Ứng dụng của cáp điện ba pha MP-GC 5000V vỏ EPR/CPE dùng cho khai mỏ
Dòng cáp điện ba pha MP-GC vỏ EPR/CPE 5000V được ứng dụng trong ngành khai thác khoáng sản, cáp được thiết kế để sử dụng trong một số hoạt động như:
- Khai thác hầm lò, các hố khoan
- Lắp đặt trên không, đường ống dẫn hoặc chôn trực tiếp xuống đất (những vùng có địa chất khô hoặc ẩm ướt), ngoài trời để sử dụng cho các thiết bị, máy móc yêu cầu định mức điện áp lên tới 8kV (tương đương 5000V).
- Các hoạt động cần sử dụng cáp kéo đường dây tới vị trí cần truyền tải điện trong khai thác hầm lò.
3. Đặt mua, thiết kế cáp điện ba pha MP-GC 5000V vỏ EPR/CPE giá tốt – liên hệ ADACO
Cáp điện ba pha MP-GC vỏ EPR/CPE điện áp định mức 5000V nhiệt độ hoạt động 90˚C là một sản phẩm cáp điện nổi bật trong ngành công nghiệp cáp điện khai khoáng với khả năng chống chịu lại các điều kiện khắc nghiệt của môi trường và điều kiện khu vực khai thác. Thiết kế bền, chịu điện áp cao lên tới 5kV, sản phẩm mang lại độ tin cậy và an toàn trong quá trình vận hành các thiết bị, phương tiện trong công nghiệp khai khoáng, phù hợp với các ứng dụng cần sự an toàn và hoạt động ổn định cho hiệu suất vận hành cao.
Nếu quý khách có nhu cầu về cáp điện ba pha MP-GC vỏ EPR/CPE điện áp định mức 5000V, vui lòng liên hệ với ADACO thông qua hotline: 0888 12 15 18 để được hỗ trợ nhanh nhất. ADACO là nhà phân phối chính thức các sản phẩm cáp điện Feichun theo ủy quyền đại lý tại Việt Nam. ADACO sẽ hỗ trợ quý khách trong việc khảo sát, tư vấn và đặt hàng các cấu hình cáp theo yêu cầu của dự án, đáp ứng nhu cầu của quý khách một cách chính xác, tận tâm.
